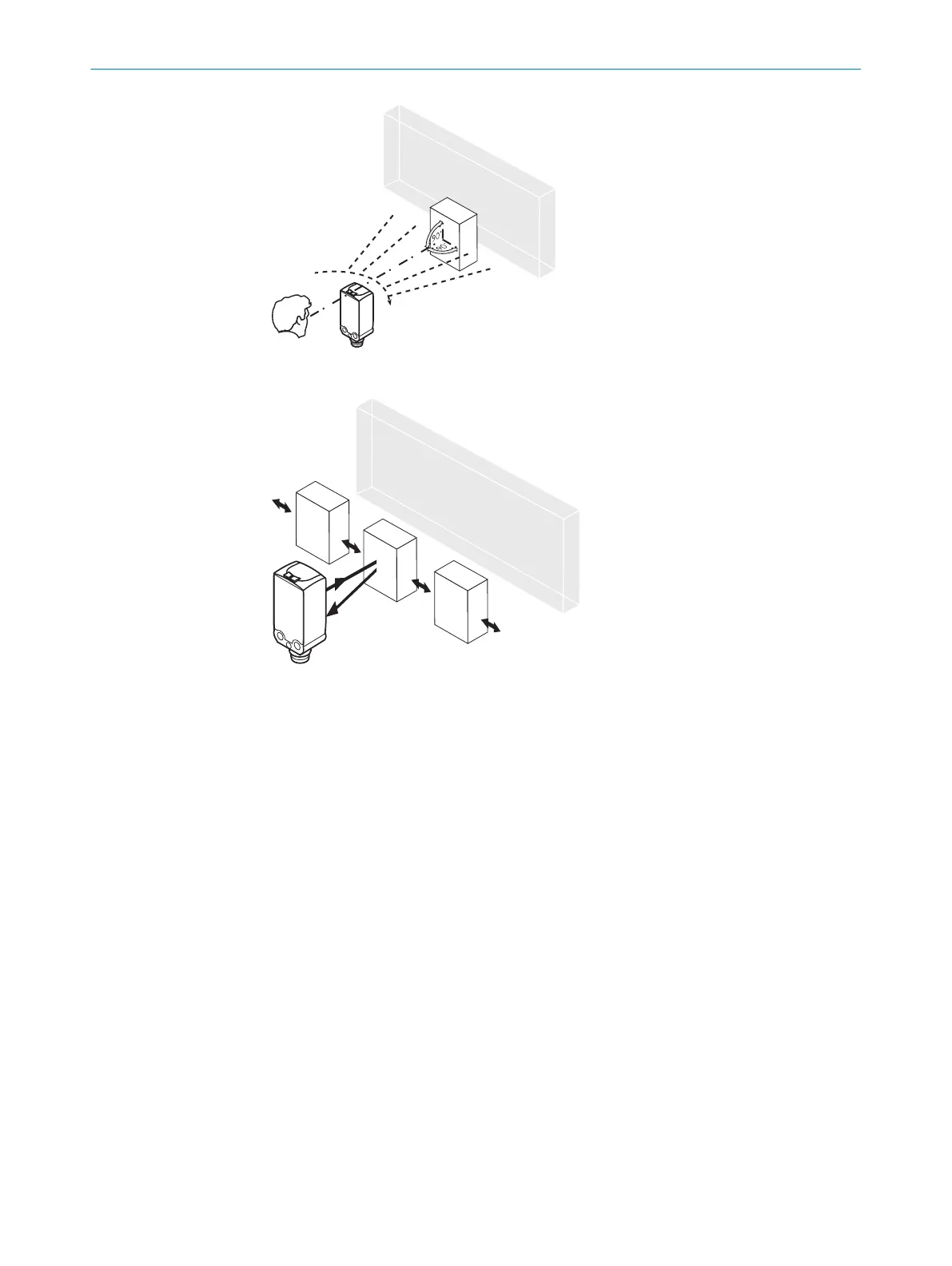

Abbildung 11: Ausrichtung
Abbildung 12: Ausrichtung
18.2
Die Einsatzbedingungen prüfen:
Schaltabstand
WTB4FP MultiSwitch sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig
von der Remission des zu detektierenden Objektes und des eventuell sich dahinter
befindlichen Hintergrundes, ist ein Mindestabstand (y) zwischen eingestelltem Schalt‐
abstand (x) und Hintergrund einzuhalten.
Die Einsatzbedingungen prüfen:
Schaltabstand und Distanz zum Objekt bzw. Hintergrund sowie Remissionsvermögen
des Objekts mit dem zugehörigen Diagramm abgleichen (x = Schaltabstand, y =
Mindestabstand zwischen eingestelltem Schaltabstand und Hintergrund (weiß, 90%))
Remission: 6 % = schwarz 1, 18 % = grau 2, 90 % = weiß 3 (bezogen auf Standard‐
weiß nach DIN 5033). Wir empfehlen, die Einstellung mit einem Objekt von niedriger
Remission vorzunehmen.
Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm
wie folgt ermittelt werden:
Beispiel: x = 100 mm, y = 4 mm. D. h. der Hintergrund (weiß, 90%) wird ab einer
Distanz von > 4 mm vom Sensor ausgeblendet.
18 INBETRIEBNAHME
20
8025665 / 2020-11-13 | SICK
