SICK MultiSwitch WTB4F - 电气安装

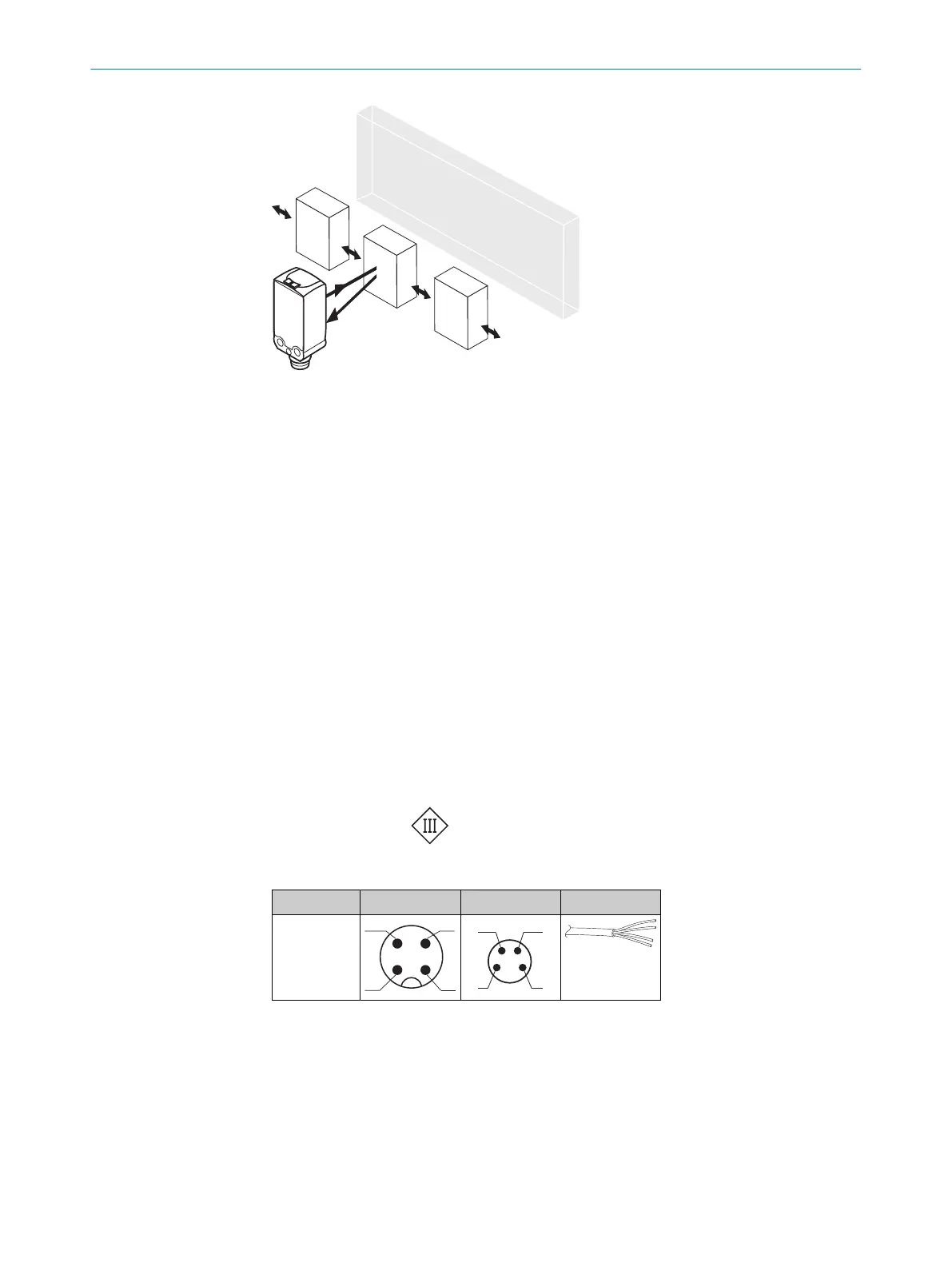

插图 55: 相对于物体方向的传感器取向
注意传感器的最大允许拧紧力矩为 < 0,4 Nm。
以传感器为参照物，注意物体的优先方向，参照 参见 插图 55, 第 78 页 。
72 电气安装
必须在断电状态下连接传感器。依据不同连接类型，注意下列信息：
– 插头连接：引线分配
– 电缆：芯线颜色
一旦完成所有电气连接，就应加上或接通电压供给。
接线图说明。
BN = 棕色
WH = 白色
BU = 蓝色
BK = 黑色
MF（针脚 2 配置） = 外部输入端，示教功能，开关信号
Q
L1
/C = 开关量输出，IO-Link 通信
测试 = 测试输入
U
B
: 10 ... 30 V DC
表格 19: 电气连接
x4 x2 xH
1 = BN
2 = WH
3 = BU
4 = B
1
2
4 3
2
1
4
3
0.14 mm
2
AWG26
72 电气安装
78
8025665 / 2020-11-13 | SICK
