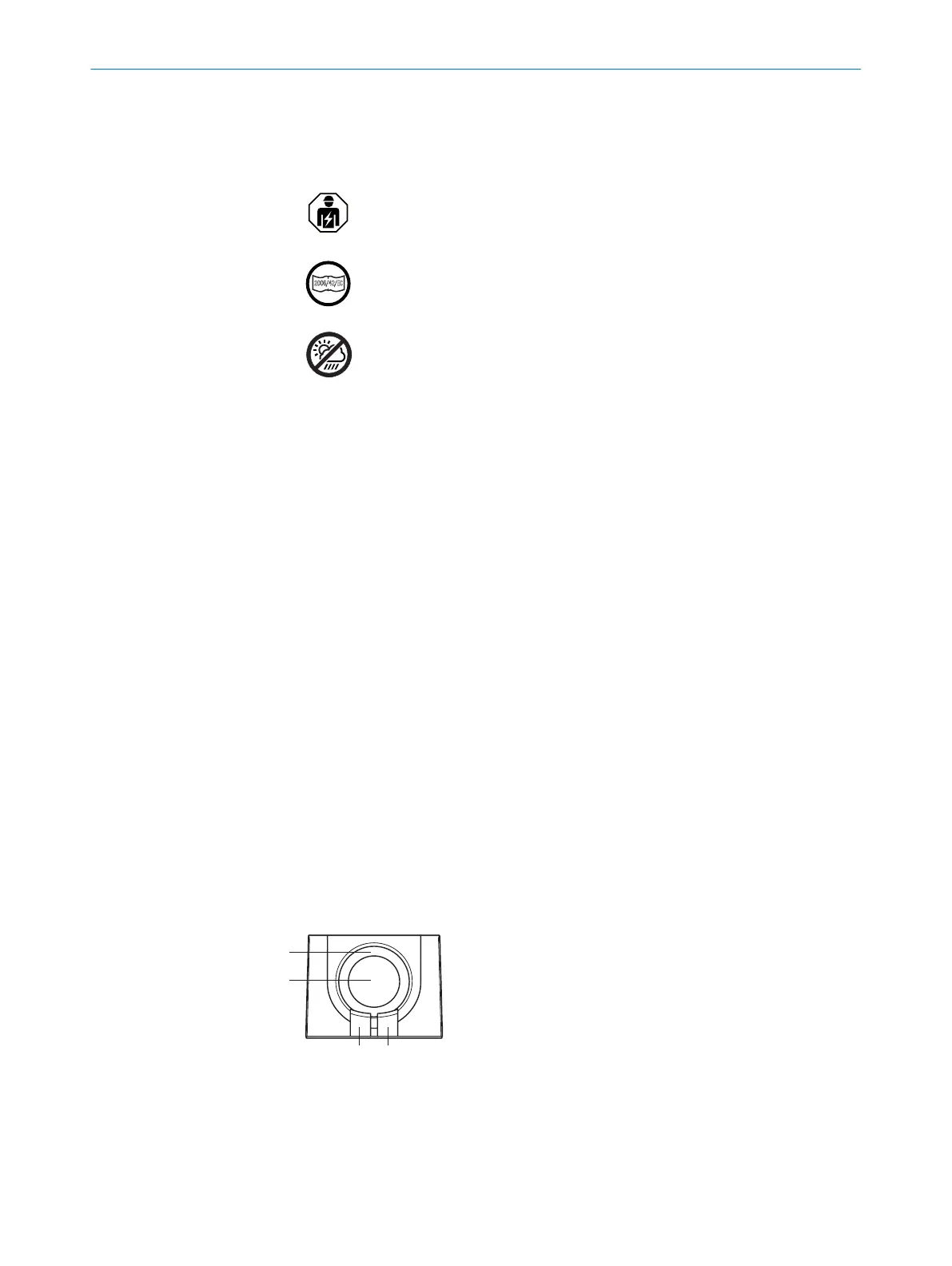

34 Instruções gerais de segurança
■
Leia o Manual de instruções antes de colocar o dispositivo em operação.
■
A conexão, a montagem e a configuração do dispositivo só podem ser
feitas por pessoal qualificado.
■
Este dispositivo não é um componente orientado à segurança nos moldes
da Diretriz de Máquinas da UE.
■
Na colocação em operação, o dispositivo deve ser protegido de modo
satisfatório contra umidade, sujeira e radiação UV (luz solar).
■
O presente manual de instruções contém informações necessárias para toda a
vida útil da barreira de luz de reflexão.
35 Indicações sobre a homologação UL
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
36 Uso pretendido
O WTB4FP MultiSwitch é um sensor de proximidade de supressão do fundo fotoelétrico
opto-eletrônico (referido como “sensor” daqui em diante) para detecção óptica sem
contato de objetos, animais e pessoas. Se o produto for utilizado para qualquer outro
propósito ou modificado de qualquer maneira, qualquer reivindicação de garantia con‐
tra a SICK AG se tornará nula.
37 Elementos de comando e indicação
Sensor fotoelétrico de reflexão com supressão do fundo
1
BluePilot azul: Modo operacional, Estados de comutação Q
L1
, Q
L2
2
tecla teach: ajuste da distância de comutação
3
Indicador LED amarelo: status recepção luminosa
4
LED indicador verde: tensão de alimentação ativa
INSTRUÇÕES GERAIS DE SEGURANÇA 34
