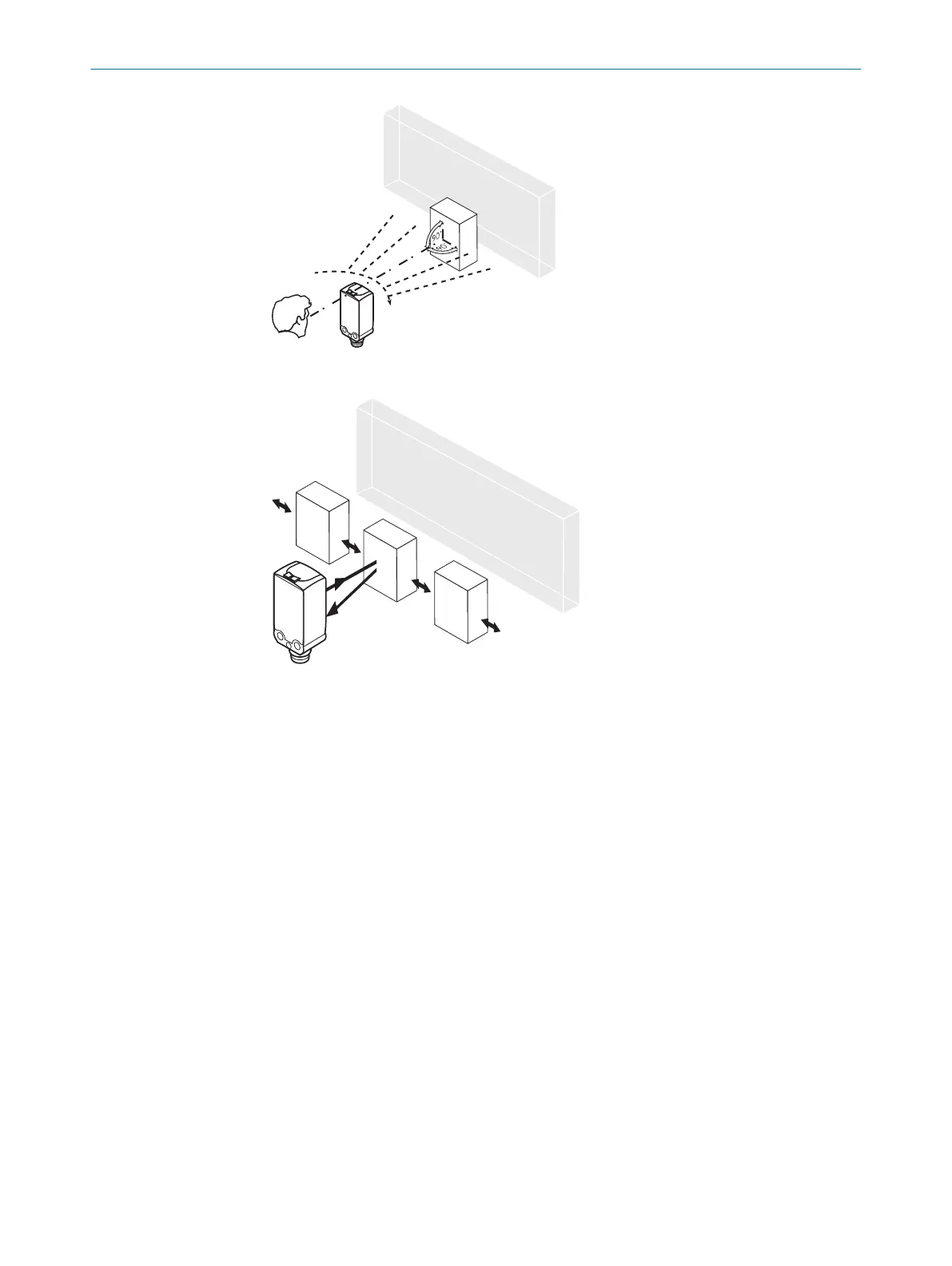

図 65: 方向調整
図 66: 方向調整
84.2
使用条件の確認:
検出距離
WTB4FP MultiSwitch は背景抑制機能付きリフレクタ形光電スイッチです。検出対
象物の反射比と、その後ろに背景がある場合にはその反射率に応じて、設定した検
出距離 (x) と背景間の最小距離 (y) を維持する必要があります。
使用条件の確認:
検出距離と対象物または背景までの間隔、ならびに対象物の反射率を対応する図と
照らし合わせます (x = 検出距離、y = 設定した検出距離と背景 (白、90%) 間の最
小距離) 反射率: 6% = 黒 1、18% = グレー 2、90% = 白 3 (DIN 5033 に準拠し
た標準白を基準とした数値)。当社では、反射比が低い対象物を使用して設定を行う
ことを推奨しています。
背景抑制用の最小間隔 (= y) は、図 に基づいて以下の通り求めることができます:
例: x = 100 mm、y = 4 mm。つまりセンサからの間隔が 4 mm より大きい場合に
背景 (白、90%) が抑制されます。
84 コミッショニング
