16 Montage
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zube‐
hör-Programm).

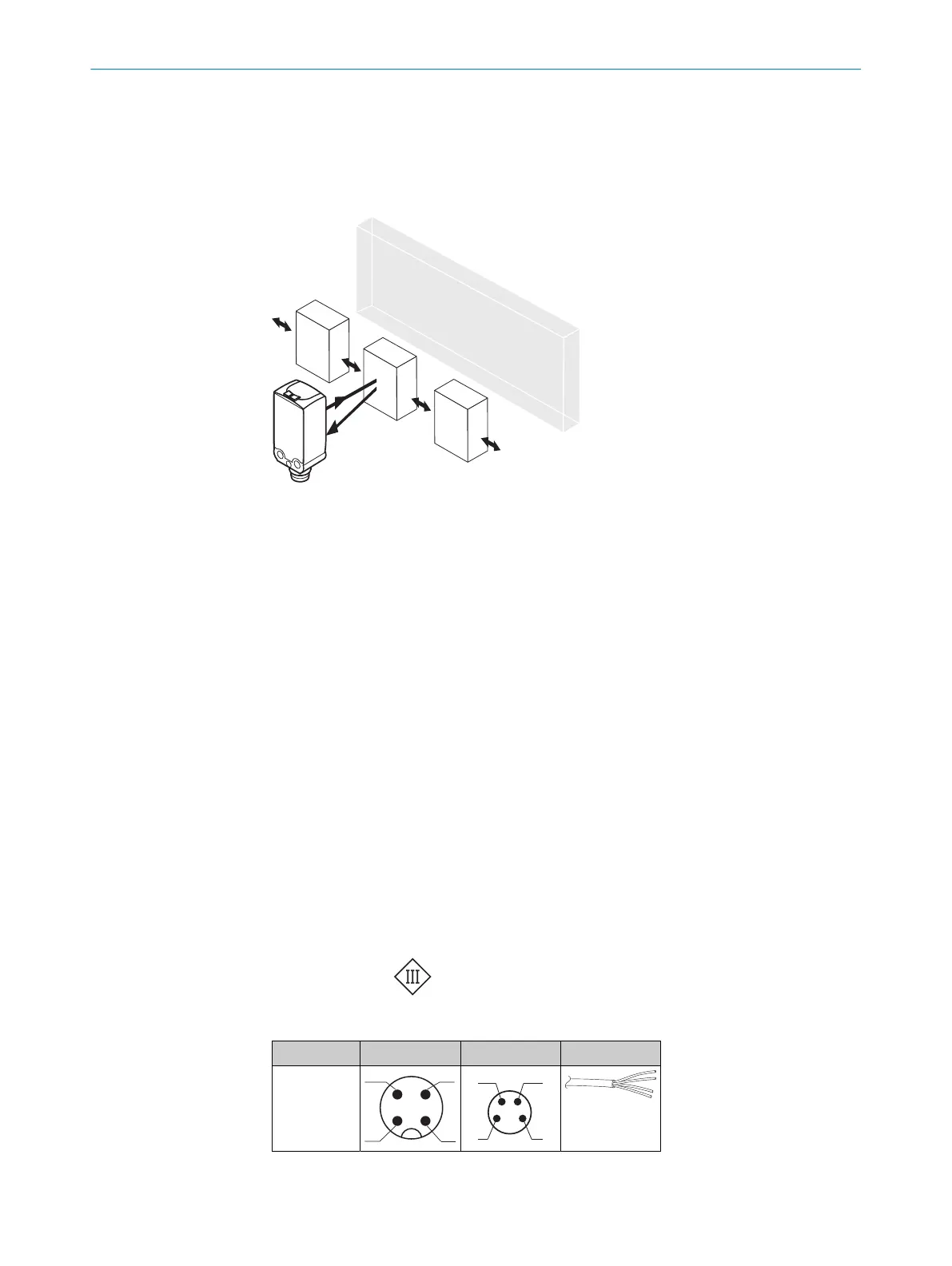

Abbildung 10: Ausrichtung des Sensors relativ zur Objektrichtung
Maximal zulässiges Anzugsdrehmoment des Sensors von < 0,4 Nm beachten.
Vorzugsrichtung des Objektes zum Sensor beachten, vgl. siehe Abbildung 10, Seite 18.
17 Elektrische Installation
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
Erläuterungen zum Anschlussschema.
BN = braun
WH = weiß
BU = blau
BK = schwarz
MF (Pin-2-Konfiguration) = Externer Eingang, Teach-in, Schaltsignal
Q
L1
/C = Schaltausgang, IO-Link Kommunikation
Test = Test-Eingang
U
B
: 10 ... 30 V DC
Tabelle 4: elektrischer Anschluss
x4 x2 xH
1 = BN
2 = WH
3 = BU
4 = BK
0.14 mm
2
AWG26
16 MONTAGE
