SICK MultiSwitch WTB4F - 尺寸图

77.1 尺寸图
8
67
4
5
3
1
2
16 (0.63) 12.1 (0.48)
9 (0.35)
Ø 6.8
(0.27)
5.6 (0.22)
Ø 6.2 (0.24)
8 (0.32)
8.1 (0.32)
3.5 (0.14)
37.2 (1.46)
4.7 (0.18)
3.4 (0.13)
6.7 (0.26)
9 (0.35) 8 (0.31)

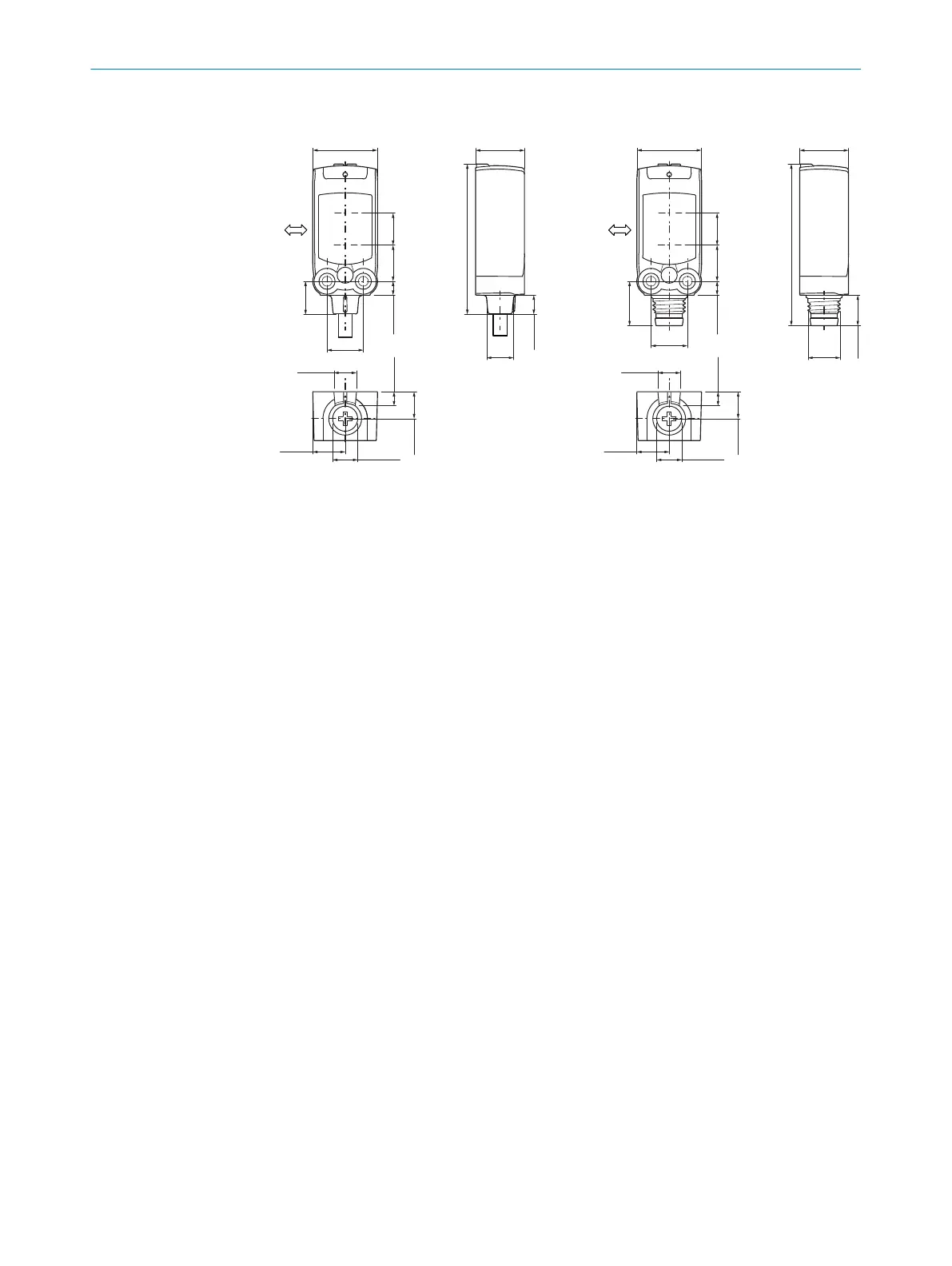

插图 62: 尺寸图 1，电缆
1
待测物体的优选方向
2
发射器光轴中心
3
接收器光轴中心
4
紧固螺纹 M3
5
接口
6
绿色 LED 指示灯：工作电压激活
7
黄色 LED 指示灯：光接收状态
8
调整触发感应距离
3
1
2
8
67
4
5
16 (0.63) 12.1 (0.48)
9 (0.35)
M8
(0.31)
5.6 (0.22)
Ø 6.2 (0.24)
8 (0.32)
11 (0.43)
3.5 (0.14) 9 (0.35) 8 (0.31)
40.1 (1.58)
7.6 (0.3)
3.4 (0.13)
6.7 (0.26)
插图 63: 尺寸图 2，插头
