Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐
rios SICK).

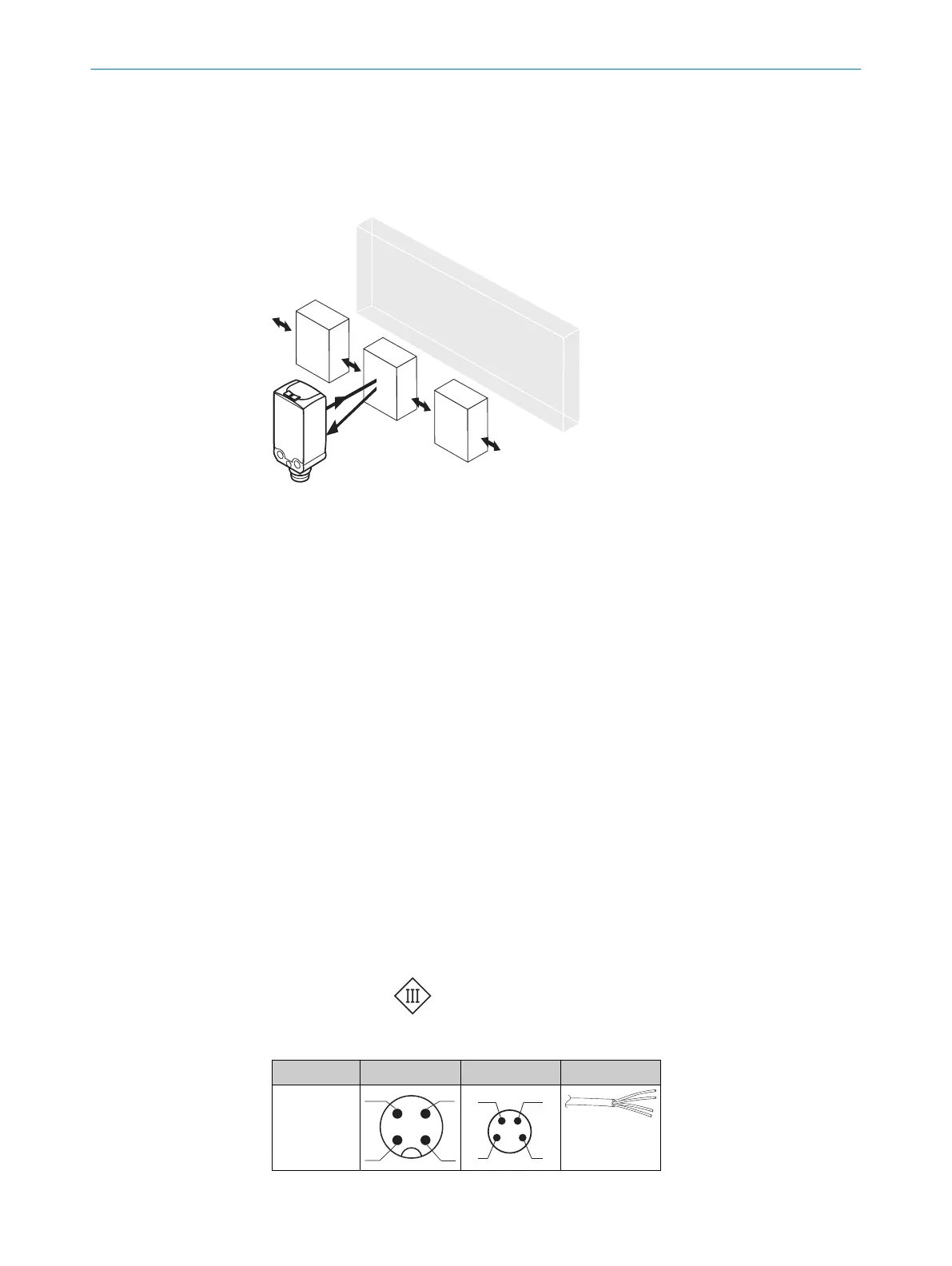

Figura 46: Orientación del sensor respecto a la dirección del objeto
Respetar el par de apriete máximo admisible del sensor de < 0,4 Nm.
Respetar la orientación preferente del objeto con respecto al sensor, véase véase
figura 46, página 66.
61 Instalación eléctrica
La conexión de los sensores debe realizarse sin tensión. Debe tenerse en cuenta la
siguiente información en función del tipo de conexión:
– Conexión de enchufes: asignación de terminales
– Cable: color del hilo
No aplicar ni conectar la fuente de alimentación hasta que no se hayan finalizado
todas las conexiones eléctricas.
Explicaciones relativas al diagrama de conexiones.
BN = marrón
WH = blanco
BU = azul
BK = negro
MF (configuración 2 de terminales) = entrada externa, teach-in, señal de conmutación
Q
L1
/C = salida conmutada, comunicación con sistema IO-Link
Prueba = Entrada de prueba
U
B
: 10 ... 30 V DC
Tabla 16: Conexión eléctrica
x4 x2 xH
1 = BN
2 = WH
3 = BU
4 = BK
1
2
4 3
2
1
4
3
0,14 mm
2
AWG26
