49 Montaggio
Montare il sensore su una staffa di fissaggio adatta (vedi il catalogo degli accessori
SICK).

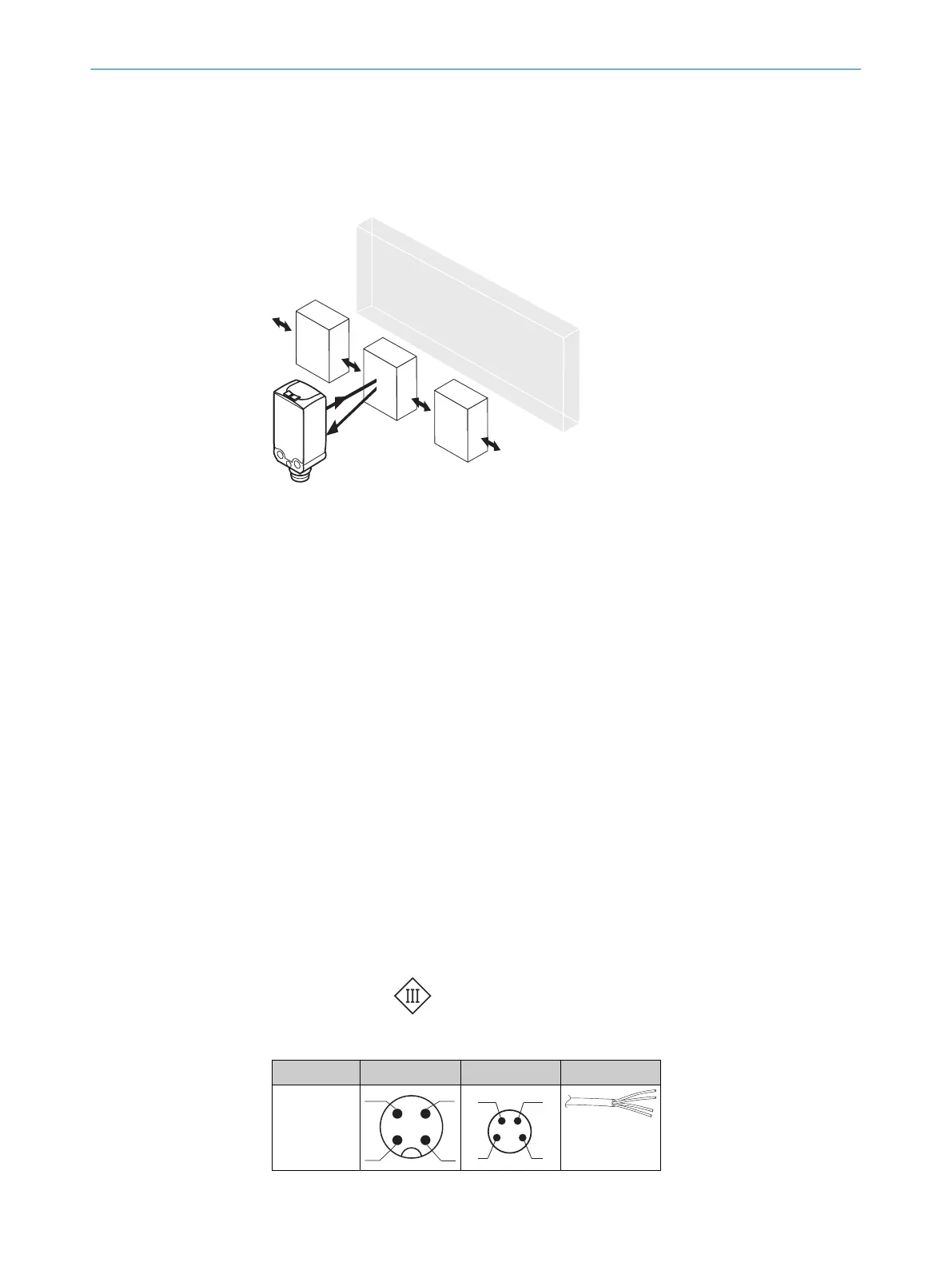

Figura 37: Orientamento del sensore rispetto alla direzione dell’oggetto
Rispettare la coppia di serraggio massima consentita del sensore di < 0,4 Nm.
Rispettare la direzione preferenziale dell’oggetto in relazione al sensore, cfr. v.
figura 37, pagina 54.
50 Installazione elettrica
Il collegamento dei sensori deve avvenire in assenza di tensione. In base al tipo di
collegamento si devono osservare le seguenti informazioni:
– Collegamento a spina: assegnazione pin
– Cavo: colore filo
Solamente in seguito alla realizzazione di tutti i collegamenti elettrici, ripristinare o
accendere l’alimentazione elettrica.
Spiegazioni per lo schema di collegamento.
BN = marrone
WH = bianco
BU = blu
BK = nero
MF (configurazione pin 2) = ingresso esterno, teach-in, segnale di commutazione
Q
L1
/C = uscita di commutazione, comunicazione IO-Link
Test = Ingresso test
U
B
: 10 ... 30 V DC
Tabella 13: Collegamento elettrico
x4 x2 xH
1 = BN
2 = WH
3 = BU
4 = BK
0,14 mm
2
AWG26
