Page #72 background imageLoading...
Page #72 background image
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Distance in mm
1
2
3
y
x

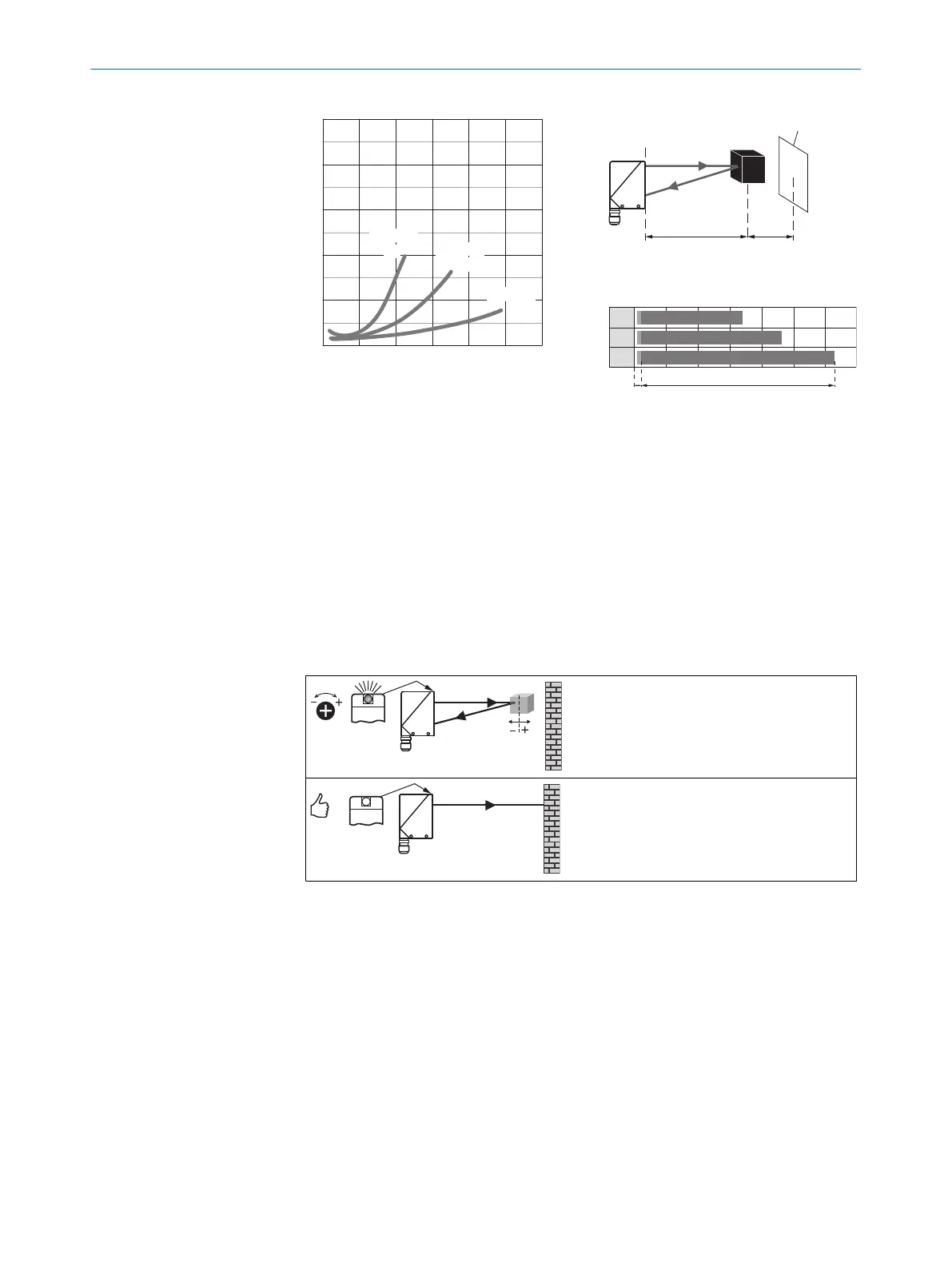

Figura 38: WT24-2Xx1x, -2Xx2x, luce
infrarossa
yx
white back-
ground (90%)
x = 1.000 mm, y = 30 mm
(= 3% di 1.000 mm)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = distanza di rilevamento (in funzione
del coefficiente di riflessione
dell’oggetto)
B = intervallo di regolazione
3 Regolazione distanza di lavoro
Sensore con potenziometro: aprire il coperchio e la calotta protettiva del sensore, osser‐
vare che non penetri dello sporco nel dispositivo.
Con il potenziometro (tipo: senza battuta) viene regolata la distanza di lavoro. Rotazione
verso destra: innalzamento della distanza di lavoro, rotazione verso sinistra: riduzione della
distanza di lavoro. Si consiglia di inserire nell’oggetto la distanza di lavoro, ad es. vedi
tabella 48. In seguito all’impostazione della distanza di lavoro, allontanare l’oggetto dalla
traiettoria del raggio, lo sfondo viene quindi soppresso e l’uscita di commutazione cambia
[vedi figura 37 e figura 38].
Tabella 48: Regolazione distanza di lavoro
Per WT24-2B470 (con VGA): con il potenziometro viene impostata la distanza di lavoro
sullo sfondo. Rotazione verso destra: innalzamento della distanza di lavoro, rotazione verso
sinistra: riduzione della distanza di lavoro. Ruotare il potenziometro verso destra fino a
quando si accende l'indicatore LED giallo. Poi ruotare il potenziometro verso sinistra solo
finché l'indicatore LED giallo non è più acceso. Quando viene messo un oggetto nella tra‐
iettoria del raggio, l'indicatore LED giallo deve accendersi. Se l'indicatore a LED giallo non
si accende nel rilevamento di un oggetto, ripetere la regolazione o ridurre la distanza tra
sensore e sfondo e poi ripetere la regolazione.
Il sensore è impostato e pronto per il funzionamento.
4 Regolazione funzioni temporali
WT24-2xx2x, WT24-2xx5x: t0 = nessun ritardo, t1 = ritardo, t2 = ritardo; per -2R vale: 0 =
relè inattivo, 1 = relè attivo. Selettore tempo di ritardo, da impostare nel dispositivo
secondo il grafico seguente.
Scale temporali: regolabile da 0,5 a 10 s.
60 MESSA IN SERVIZIO
72
8008784.14BT | SICK
Subject to change without notice
