SKF TMEB 2 Kiilahihnapyörien linjauslaite 117
2.2 Käyttöalue

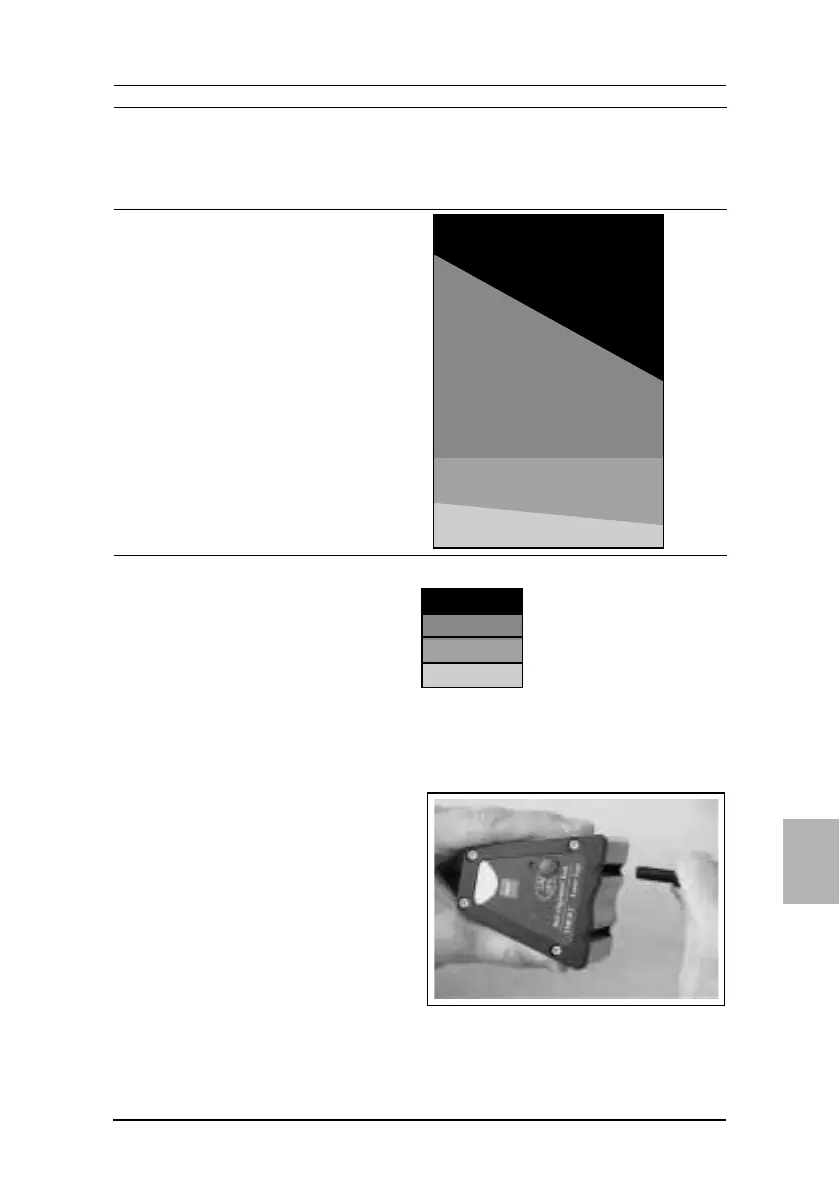

Ohjainten valintakaavio
3. KÄYTTÖOHJE
3.1 Ohjaimien valinta
TMEB 2 -laitteen mukana
toimitetaan neljä eri kokoista uriin
asettuvaa ohjainta, jotta eri
levyisten ja tyyppisten
kiilahihnapyörien linjaus
onnistuisi. Mikäli ohjaimet on
vaihdettava pienempiin tai
suurempiin, valitse ja kiinnitä ne
kuvan 2 mukaisesti.
Kiilahihna
pyörän
uran
leveys
(mm)
Kiilahihnan
profiili
Min.
Ø
(mm)
Kiilahihnapyörän
vakiohalkaisija
Max.
Ø
(mm)
6 Y/6 75 700
8 8 75 900
9 3V/9N 85 900
9,7 SPZ 85 900
10 Z/10, ZX/X10 80 900
12,7 SPA 85 900
13 A/13, AX/X13 80 900
15 5V/15N 90 1300
16,3 SPB 90 1300
17 B/17, BX/X17 90 1300
20 20 140 1300
22 SPC, C22, CX/X22 140 1300
25 25, 8V/25N 300 1800
32 D/32 300 1800
40 E/40 300 1800
Ohjain 1: 5 - 22 mm lyhyt sauva
Ohjain 2: 5 - 22 mm pitkä sauva
Ohjain 3: 22 -40 mm lyhyt sauva
Ohjain 4: 22 -40 mm pitkä sauva
Kuva 2. Ohjaimien kiinnittäminen ja
irrottaminen
