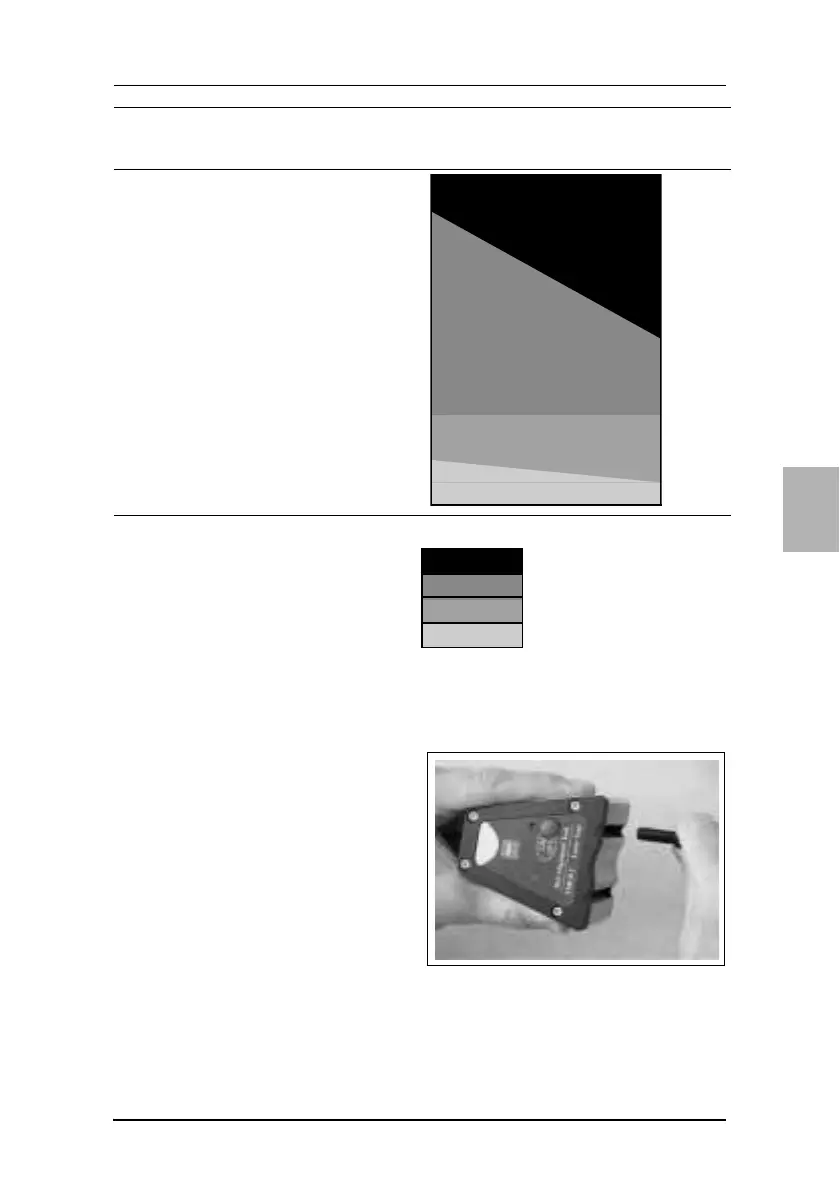

SKF TMEB 2 Remskiveuppriktare 69
2.2 Tillämpningsområde
Valschema V-styrningar
3. BRUKSANVISNING
3.1 Val av V-styrning
Fyra storlekar av V-styrningar
medföljer TMEB 2 för att passa
remskivespår av de flesta bredder
och typer. Om V-styrningarna
måste bytas ut mot den större
eller den mindre, ska rätt
V-styrning väljas och monteras
enligt figur 2.
Spårbredd
remskiva
(mm)
Bandprofil Min.
Ø
(mm)
Basdiameter remskiva Max.
Ø
(mm)
6 Y/6 75 700
8 8 75 900
9 3V/9N 85 900
9,7 SPZ 85 900
10 Z/10, ZX/X10 80 900
12,7 SPA 85 900
13 A/13, AX/X13 80 900
15 5V/15N 90 1300
16,3 SPB 90 1300
17 B/17, BX/X17 90 1300
20 20 140 1300
22 SPC, C22, CX/X22 140 1300
25 25, 8V/25N 300 1800
32 D/32 300 1800
40 E/40 300 1800
V-styrning 1: 5 - 22 mm kort stång
V-styrning 2: 5 - 22 mm lång stång
V-styrning 3: 22 -40 mm kort stång
V-styrning 4: 22 -40 mm lång stång
Fig. 2. Montering eller borttagning
av V-styrning
