SKF TMEB 2 - Fissaggio Delle Unità Laser; Accensione

58 L’allineatore per cinghie SKF TMEB 2
3.2 Fissaggio delle unità
laser
Le unità sono provviste di potenti
magneti e guide a V. Mettere le
guide a V della prima unità laser
nella gola della prima puleggia e
inserire l’unità premendola con
decisione fino a fissarla alla
puleggia mediante il magnete.
Posizionare la seconda unità
nella gola opposta della seconda
puleggia. Collocare le due unità
una di fronte all’altra, come
mostrato nella figura 4.
3.3 Accensione
Accendere l'unità laser premendo il tasto ON/OFF.

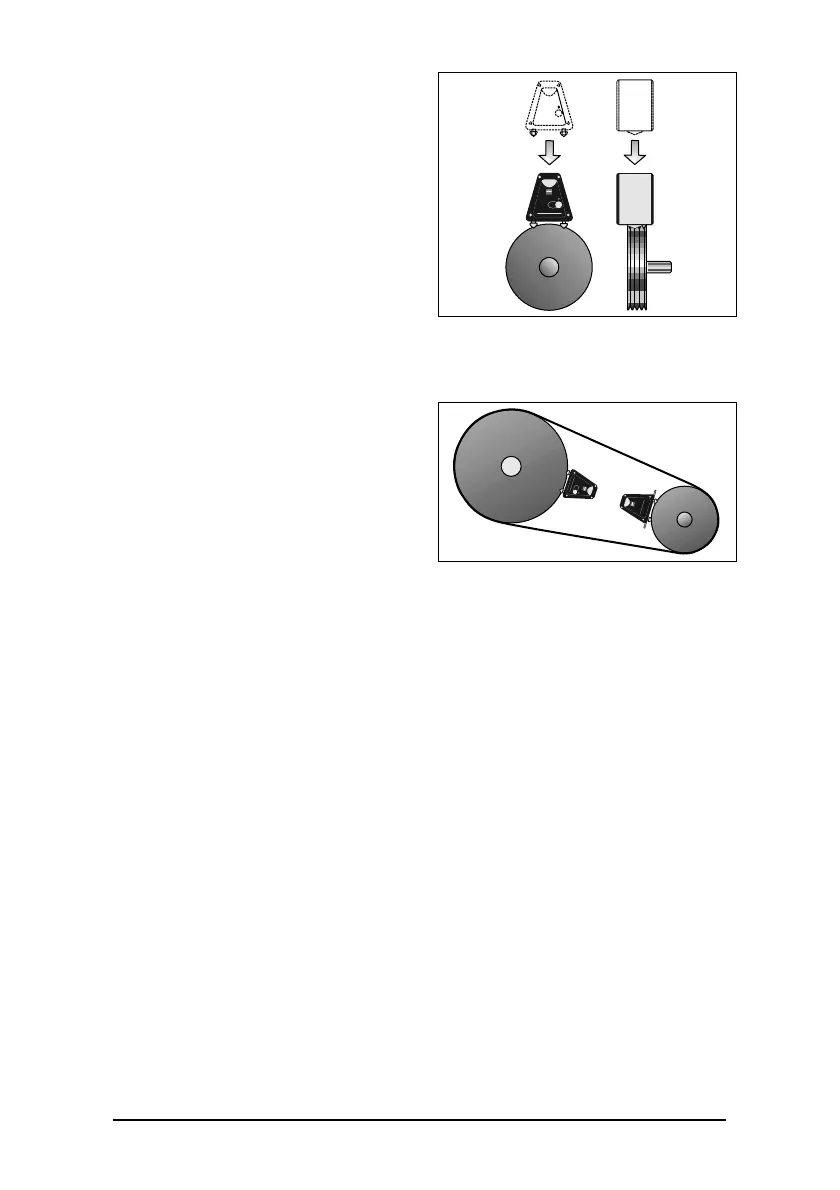

Fig. 3. Montaggio dell'unità
%HOW$OLJQPHQW7RRO
70(%/DVHU8QLW
21
2))
Fig. 4. Unità sulle pulegge
%
