3.4 Identificação do tipo de desalinhamento
O raio laser emitido pela unidade de laser irá aparecer agora na
unidade receptora. Dependendo do tipo de desalinhamento, irão
ocorrer variações no padrão, conforme demonstrado nas figuras 5, 6,
7 e 8.

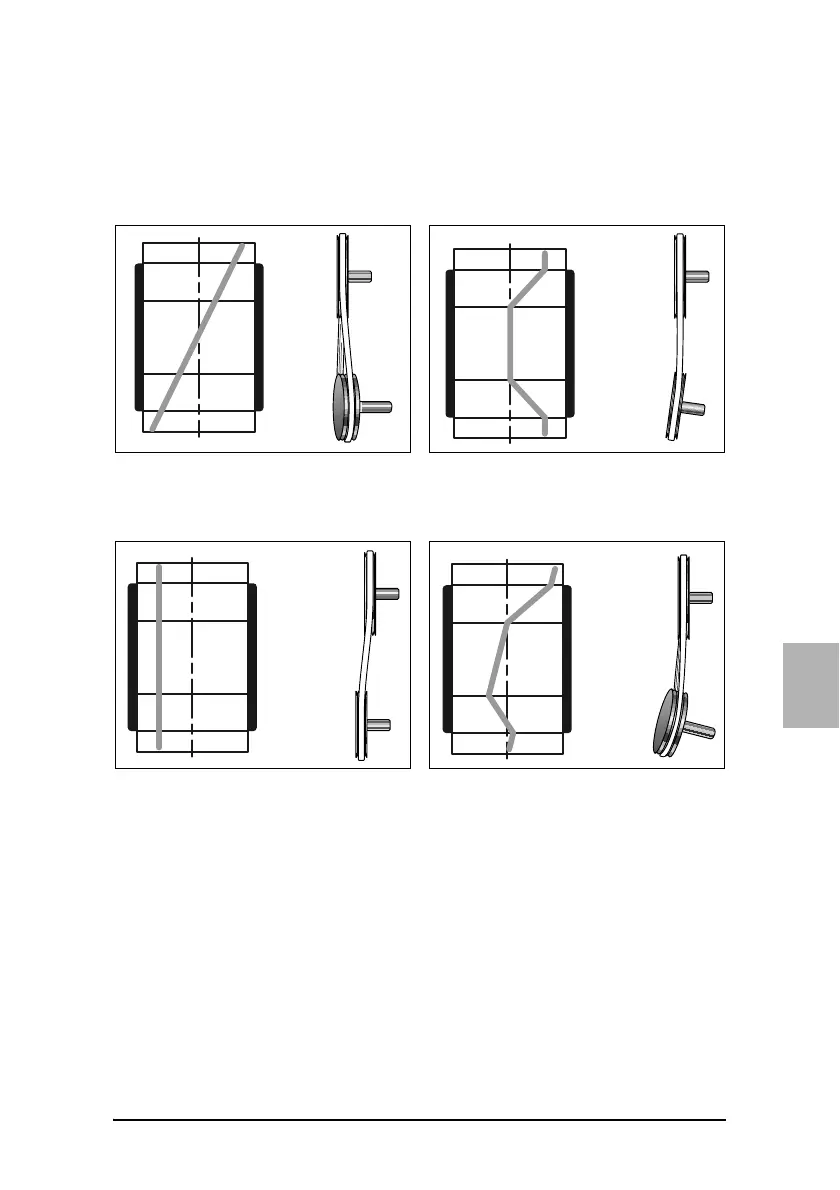

Fig. 5. Exemplo de
desalinhamento do
ângulo vertical
Fig. 6. Exemplo de
desalinhamento do
ângulo horizontal
Fig. 7. Exemplo de
desalinhamento paralelo
Fig. 8. Exemplo dos três tipos
de desalinhamento
combinados
