Français
SKF TMEB 2 Outil pour aligner les courroies 21
2.2 Champ d'application

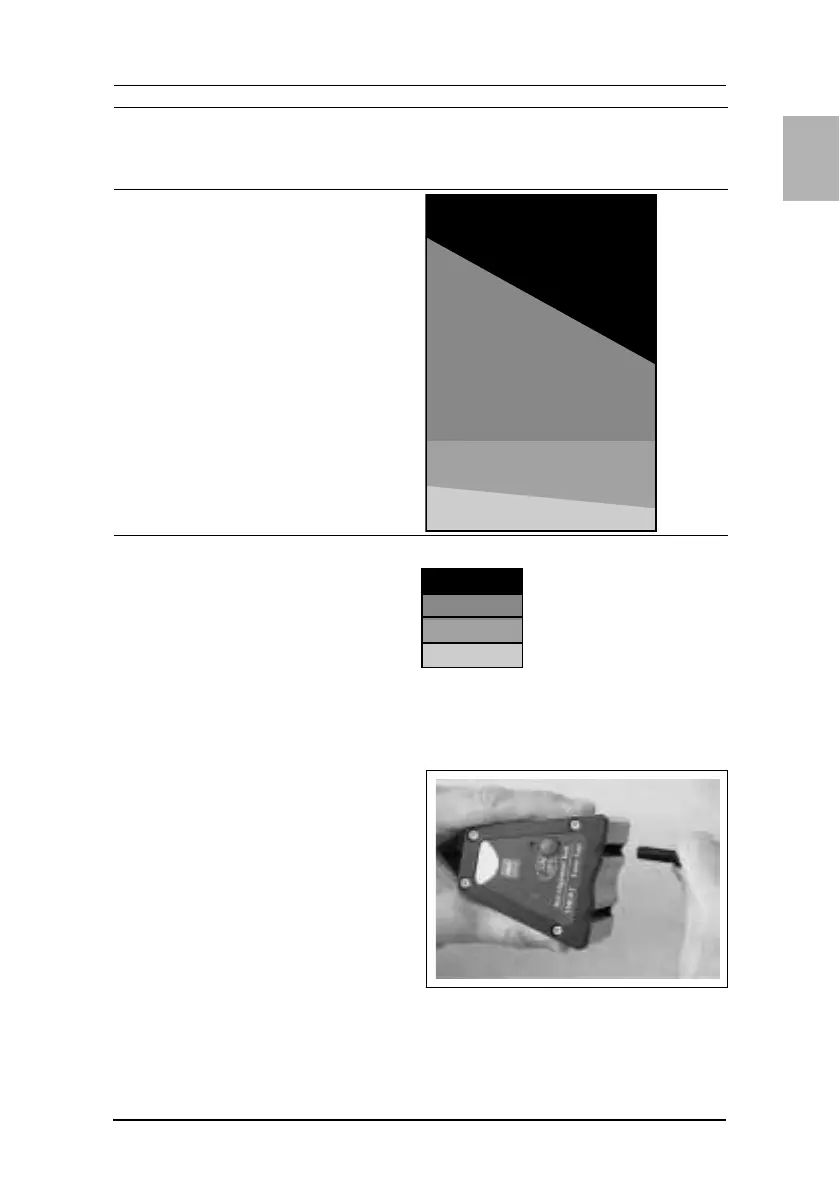

Tableau de sélection des guides V
3. MODE D'EMPLOI
3.1 Sélection de guides V
Avec le TMEB 2, quatre tailles de
guides V sont fournies pour
s'adapter aux gorges de poulies
de la plupart des largeurs et
types. Au cas où vous auriez
besoin de changer les guides V
par un type plus petit ou plus
grand, sélectionnez et attachez
les guides V appropriés comme
illustré sur la figure 2.
Largeur
de gorge
de poulie
(mm)
Profil de courroie Min.
Ø
(mm)
Diamètre de reférénce de la
poulie
Max.
Ø
(mm)
6 Y/6 75 700
8 8 75 900
9 3V/9N 85 900
9,7 SPZ 85 900
10 Z/10, ZX/X10 80 900
12,7 SPA 85 900
13 A/13, AX/X13 80 900
15 5V/15N 90 1300
16,3 SPB 90 1300
17 B/17, BX/X17 90 1300
20 20 140 1300
22 SPC, C22, CX/X22 140 1300
25 25, 8V/25N 300 1800
32 D/32 300 1800
40 E/40 300 1800
Guide V 1 : tige courte 5 - 22 mm
Guide V 2 : tige longue 5 - 22 mm
Guide V 3 : tige courte 22 - 40 mm
Guide V 4 : tige longue 22 - 40 mm
Fig. 2. Ajustement ou retrait des
guides V
