SKF TMEB 2 Keilriemen-Ausrichtgerät 31
1. HINWEISE
Die präzise Ausrichtung von Maschinen mit Riemenantrieb ist wichtig,
um die Lebensdauer von Riemen und Riemenscheibe zu verlängern,
Vibrationen zu vermindern und die Energiekosten zu senken.
Das SKF TMEB 2 Keilriemenscheibenausrichtgerät bietet eine
einfache Methode zur Einstellung der Maschinen, so dass die Rillen
der Keilriemenscheiben exakt ausgerichtet sind.
1.1 Funktionsprinzip
TMEB 2 besteht aus zwei Einheiten, die magnetisch auf den Rillen
der einzelnen Riemenscheiben haften. Die Lasereinheit gibt einen
Laserstrahl, der auf die Empfängereinheit gerichtet wird.
Die Empfängereinheit ist in drei Zielbereiche mit drei Bezugslinien,
der oberen und den beiden unteren Bezugslinien, aufgeteilt.
Anhand des Lasermusters, das auf den Zielbereich projektiert wird,
kann bestimmt werden, um welchen Typ von Fehlausrichtung es sich
handelt und wie dies korrigiert werden kann. Eine Riemenausrichtung
kann einfach durchgeführt werden, indem die bewegliche(n)
Maschine(n) verstellt werden, bis der Laserstrahl mit den drei
Bezugslinien auf der Empfängereinheit übereinstimmt.
ABC

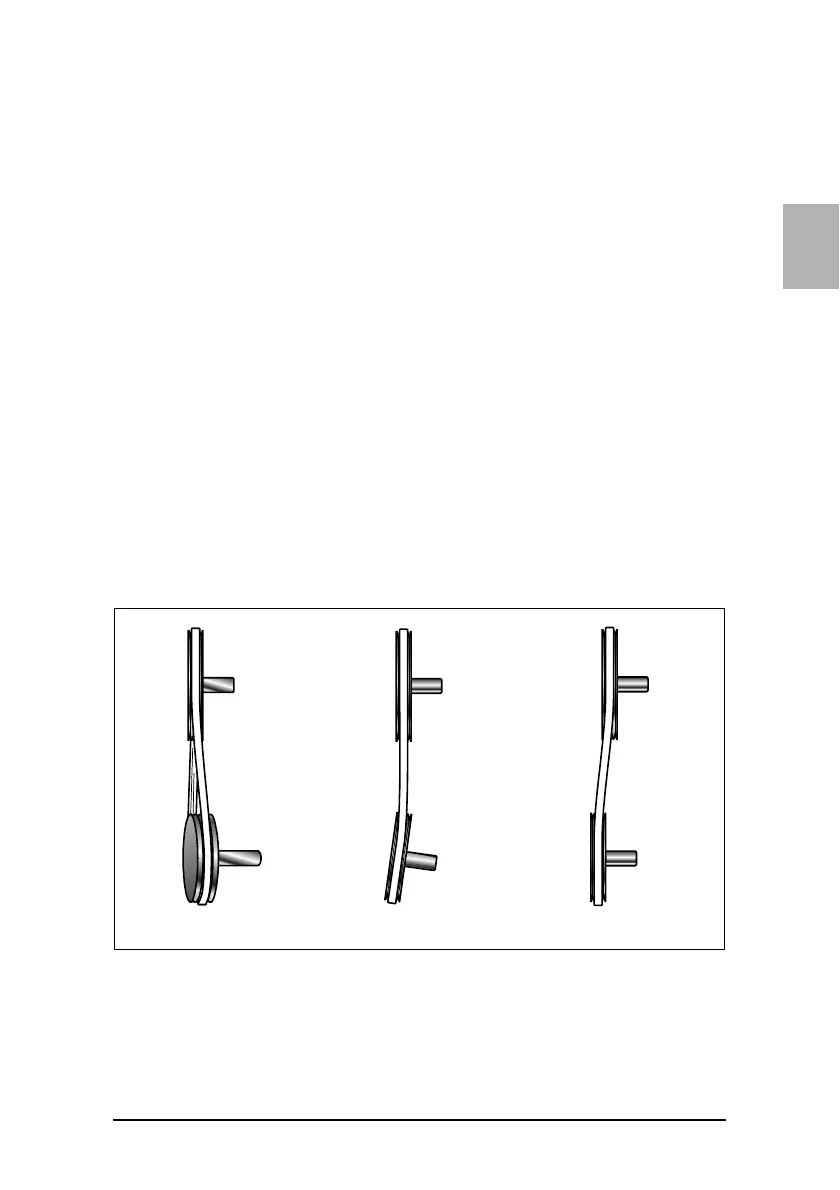

Abb. 1 Verschiedene Typen fehlerhafter Riemenscheibenausrichtung
A Vertikale Fehlausrichtung
B Horizontale Fehlausrichtung
C Parallele Fehlausrichtung
