SKF TMEB 2 User Manual

Español
SKF TMEB 2 Herramienta de alineación de correas 45
2.2 Gama de aplicaciones

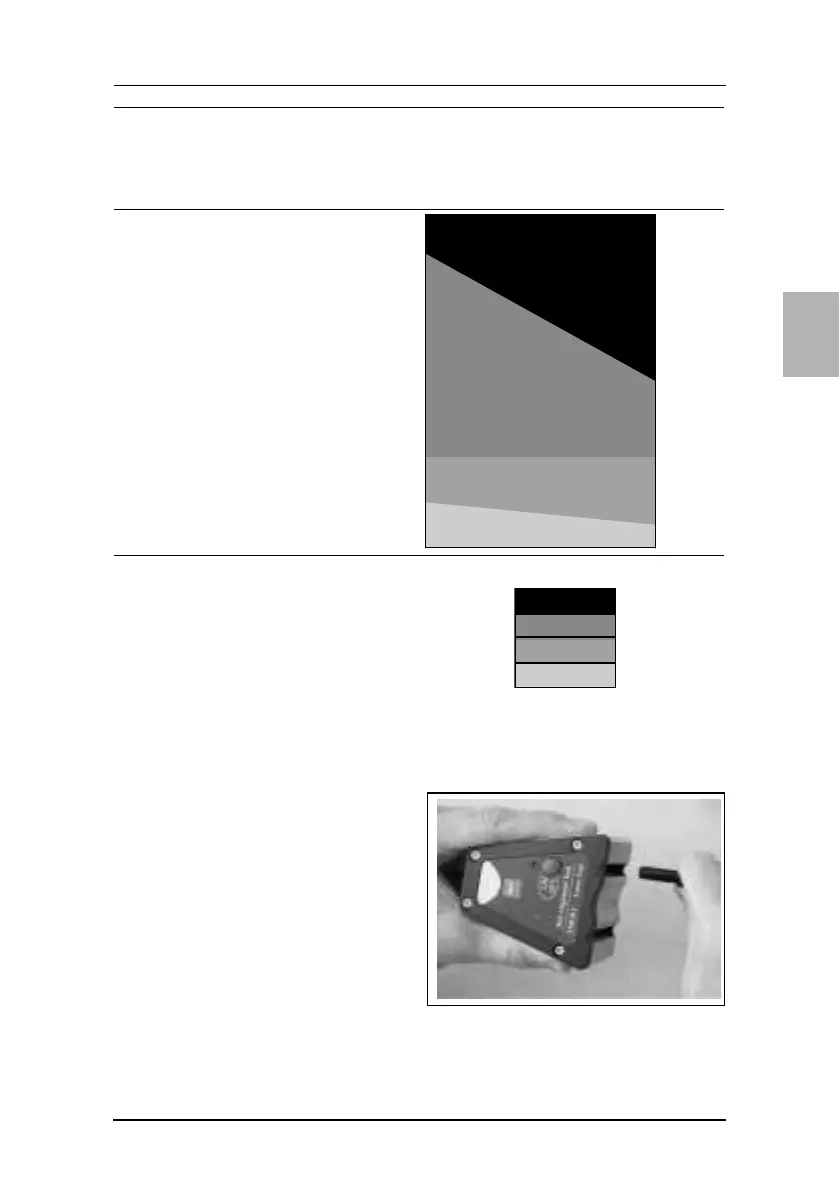

Diagrama de selección de guías trapezoidales
3. INSTRUCCIONES DE USO
3.1 Selección de las guías
trapezoidales
Junto con la TMEB 2 se entregan
guías trapezoidales de cuatro
tamaños distintos para su ajuste a las
ranuras de poleas de la mayoría de
los tipos y anchuras. En caso de que
necesite cambiar las guías
trapezoidales por la de menor o
mayor tamaño, seleccione e instale
las guías trapezoidales adecuadas
según muestra la figura 2.
Anchura
de la
ranura de
la polea
(mm)
Perfil de la
correa
Min.
Ø
(mm)
Diámetros de referencia de
las poleas
Max.
Ø
(mm)
6 Y/6 75 700
8 8 75 900
9 3V/9N 85 900
9,7 SPZ 85 900
10 Z/10, ZX/X10 80 900
12,7 SPA 85 900
13 A/13, AX/X13 80 900
15 5V/15N 90 1300
16,3 SPB 90 1300
17 B/17, BX/X17 90 1300
20 20 140 1300
22
SPC, C22, CX/X22 140 1300
25 25, 8V/25N 300 1800
32 D/32 300 1800
40 E/40 300 1800
Guía trapezoidal 1: 5 - 22 mm de vástago corto
Guía trapezoidal 2: 5 - 22 mm de vástago largo
Guía trapezoidal 3: 22 - 40 mm de vástago corto
Guía trapezoidal 4: 22 - 40 mm de vástago largo
Fig 2. Instalación o retirada de
las guías trapezoidales
