48 Herramienta de alineación de correas SKF TMEB 2
3.5 Alineación
Antes de alinear las poleas, es importante que éstas se encuentren
correctamente instaladas sobre sus ejes y que los ejes estén rectos.
El abombamiento de las poleas tiene un efecto negativo en la calidad
de la alineación. Ajuste una (o ambas) poleas paso a paso hasta que
el rayo láser coincida en las tres líneas de referencia de la unidad
receptora.
Paso 1. Eliminación del error de alineación del ángulo vertical.
Coloque cuñas bajo los pies delanteros o traseros de la máquina
móvil (según la figura 10) hasta que el rayo láser quede paralelo a las
líneas de referencia (según la figura 11).

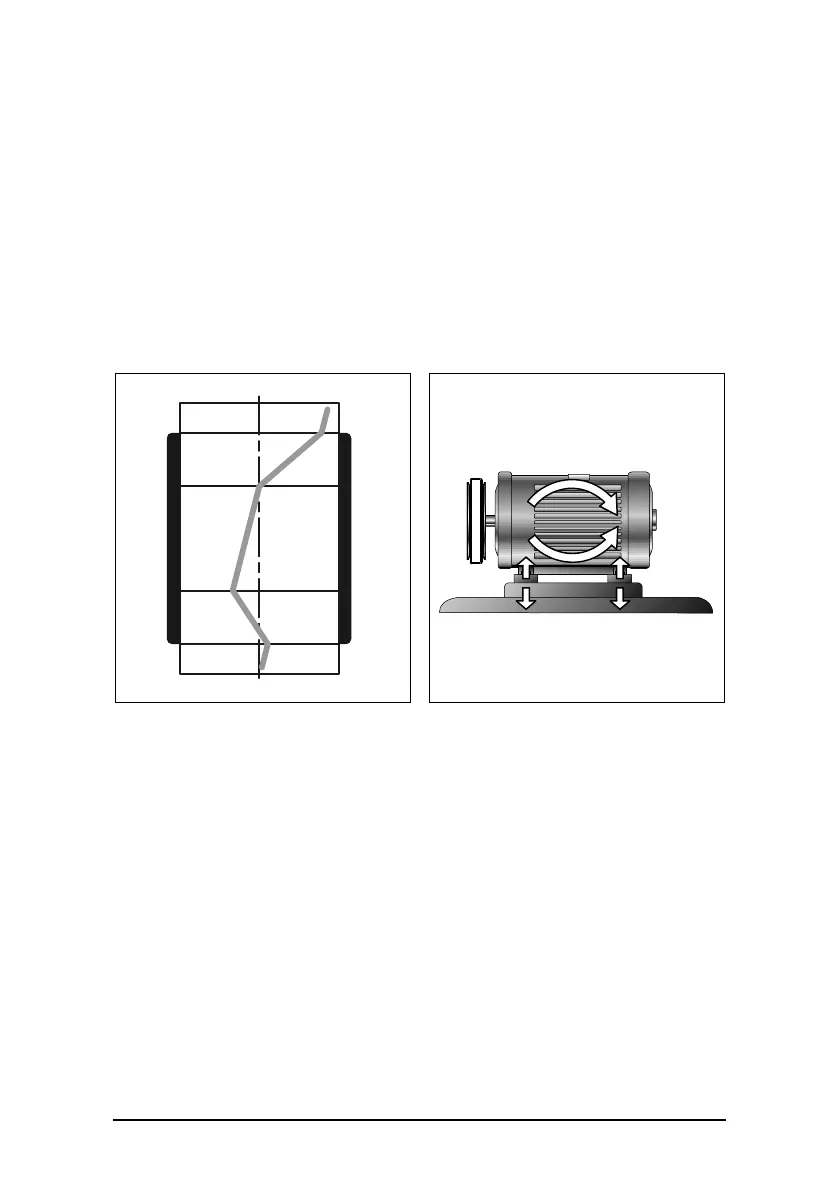

Fig 9. Poleas con los tres errores
de alineación combinados
Fig 10. Alineación del ángulo
vertical
