3.4 Determinación del tipo de error de alineación

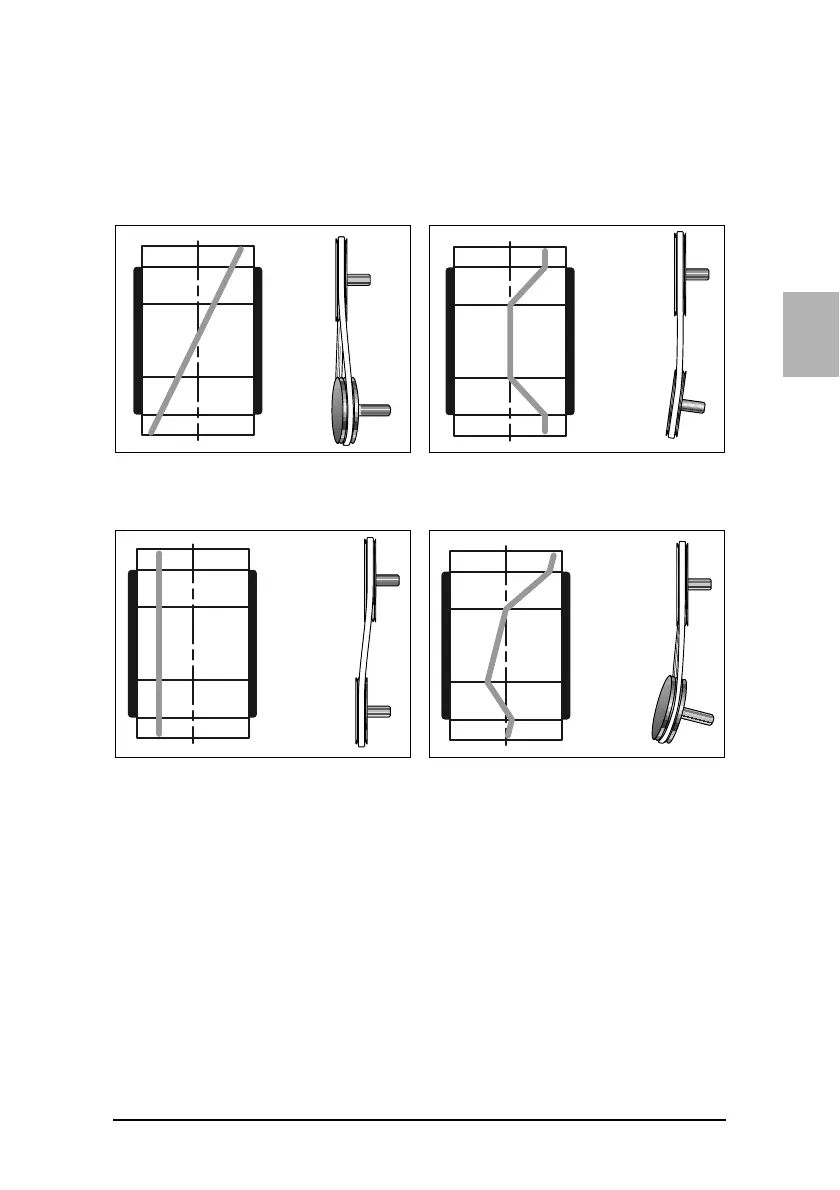

El rayo láser emitido desde la unidad láser aparecerá proyectado
sobre la unidad receptora. La configuración del láser proyectado
variará en función del tipo de error de alineación, según muestran las
figuras 5, 6, 7 y 8.
Fig 5. Indicación de error de
alineación del ángulo
vertical
Fig 6. Indicación de error de
alineación del ángulo
horizontal
Fig 7. Indicación de error de
alineación paralela
Fig 8. Indicación de los tres
errores de alineación
combinados
