SKF TMEB 2 A ferramenta para alinhamento de correias 91
1. INTRODUÇÃO
O alinhamento preciso de máquinas accionadas por correia é
essencial para aumentar a durabilidade da correia e polia, bem como
reduzir a vibração e os custos com energia. A ferramenta para
alinhamento de correias SKF TMEB 2 oferece um método fácil e
preciso para ajustar a máquina, de forma a alinhar com exactidão as
ranhuras das polias em V.
1.1 Princípio de funcionamento
A TMEB 2 é composta de duas unidades unidas magneticamente às
ranhuras de cada polia. Uma unidade, a unidade de laser, emite um
raio laser que é projectado para a unidade receptora. A unidade
receptora tem três áreas alvo com três linhas de referência, a linha
de referência superior e as duas linhas de referência inferiores.
Dependendo do padrão do laser projectado nessa área alvo, é
possível determinar o tipo de desalinhamento e como corrigi-lo.
É simples efectuar o ajuste das correias, ajustando a(s) máquina(s)
móvel(eis) até o raio laser coincidir com as três linhas de referência
na unidade receptora.

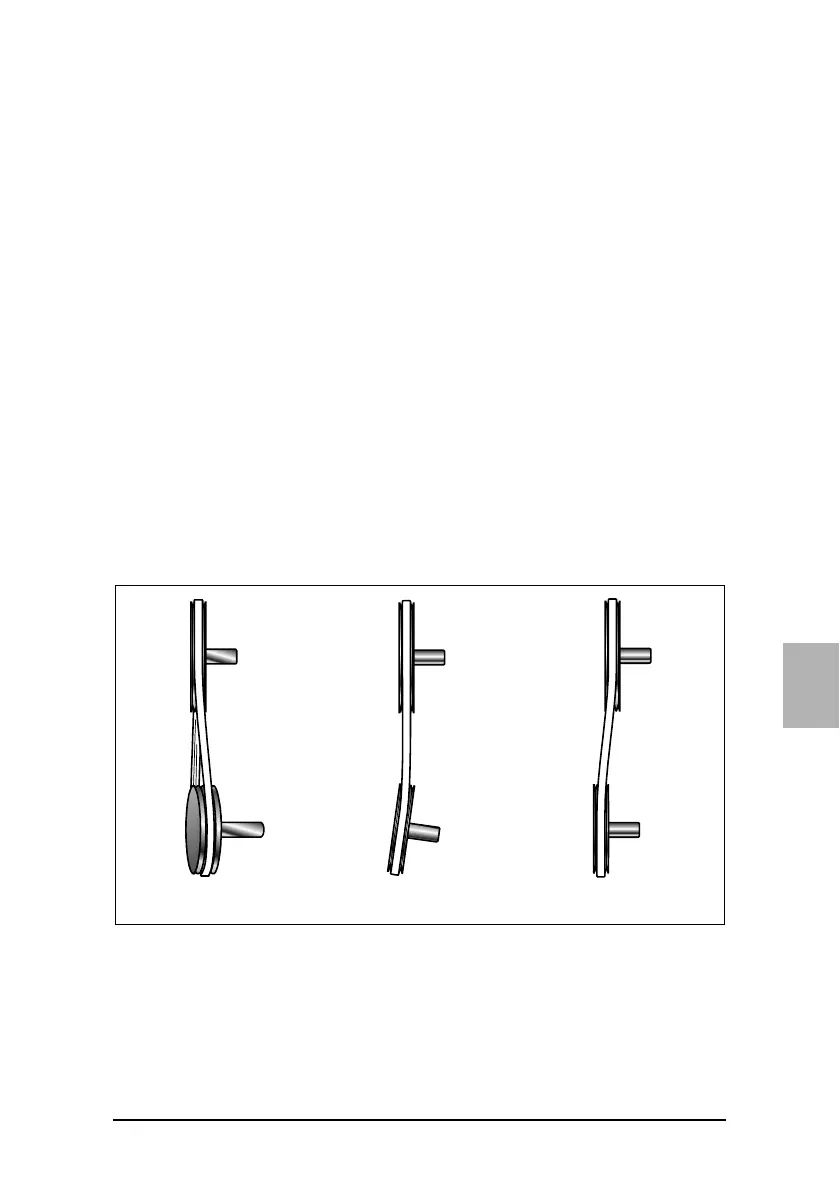

Fig. 1. Diferentes tipos de desalinhamento da polia
A Desalinhamento do ângulo vertical
B Desalinhamento do ângulo horizontal
C Desalinhamento paralelo
ABC
