36 Keilriemen-Ausrichtgerät SKF TMEB 2
3.5 Ausrichtung
Es ist wichtig, dass die Riemenscheiben vor der Ausrichtung
ordnungsgemäß auf den Wellen angebracht sind und die Wellen
gerade sind. Verformte Riemenscheiben wirken sich nachteilig auf die
Qualität der Ausrichtung aus. Eine (oder beide)
Riemenscheibenmaschine(n) Schritt für Schritt verstellen, bis der
Laserstrahl auf die drei Bezugslinien der Empfängereinheit treffen.
Schritt 1. Behebung der Fehlausrichtung im Vertikalwinkel.
Ausgleichsscheiben zwischen den vorderen oder hinteren Füßen der
beweglichen Maschine anbringen, bis der Laserstrahl parallel zu den
Bezugslinien verläuft (wie bei Abbildung 11).

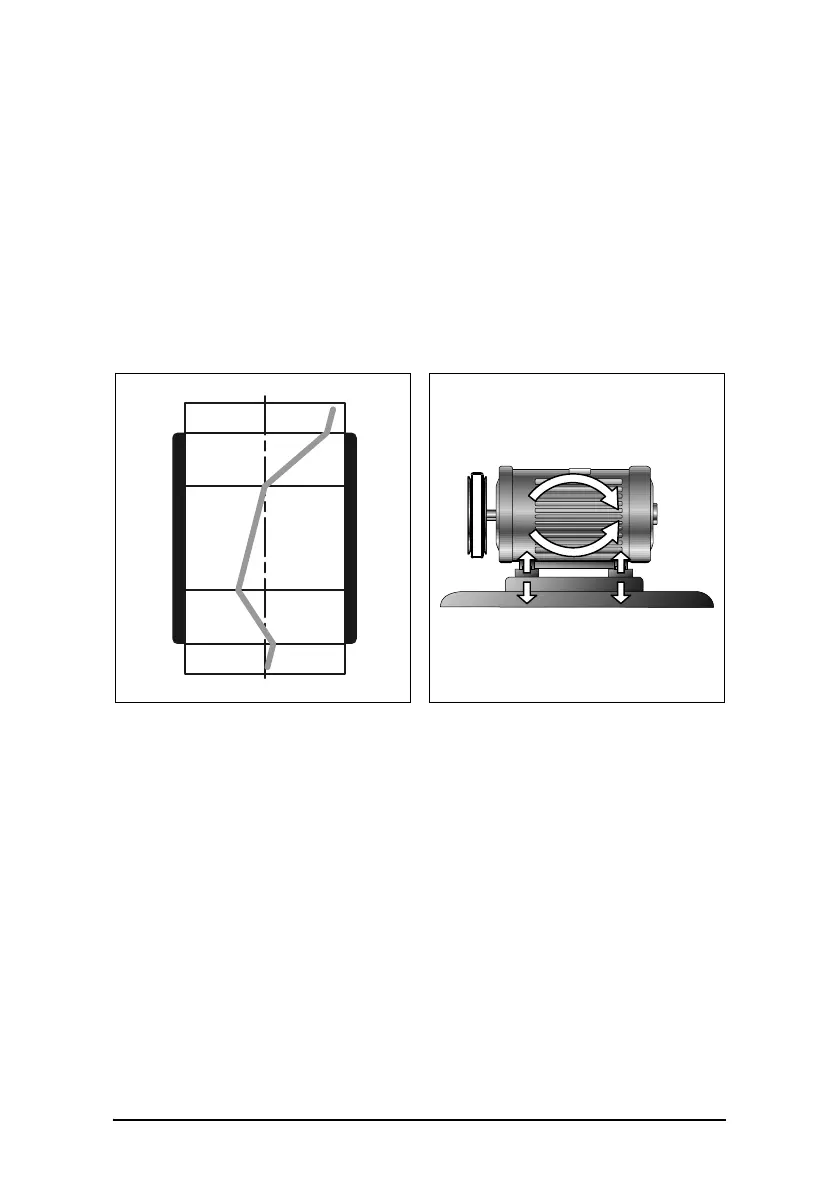

Abb. 9. Riemenscheiben mit einer
Kombination aller drei
Abb. 10. Vertikalwinkelausrichtung
