SKF TMEB 2 Keilriemen-Ausrichtgerät 37
Schritt 2. Behebung der Fehlausrichtung im Horizontalwinkel.
Die Maschine bewegen, bis der Lasterstrahl von den drei
Bezugslinien, der oberen und den beiden unteren (siehe Abb. 13),
gleich weit entfernt ist.
Schritt 3. Behebung der parallelen Fehlausrichtung.
Eine der Riemenscheiben auf ihrer Welle bewegen, bis der
Laserstrahl genau mit den drei Bezugslinien übereinstimmt
(siehe Abbildung 15).

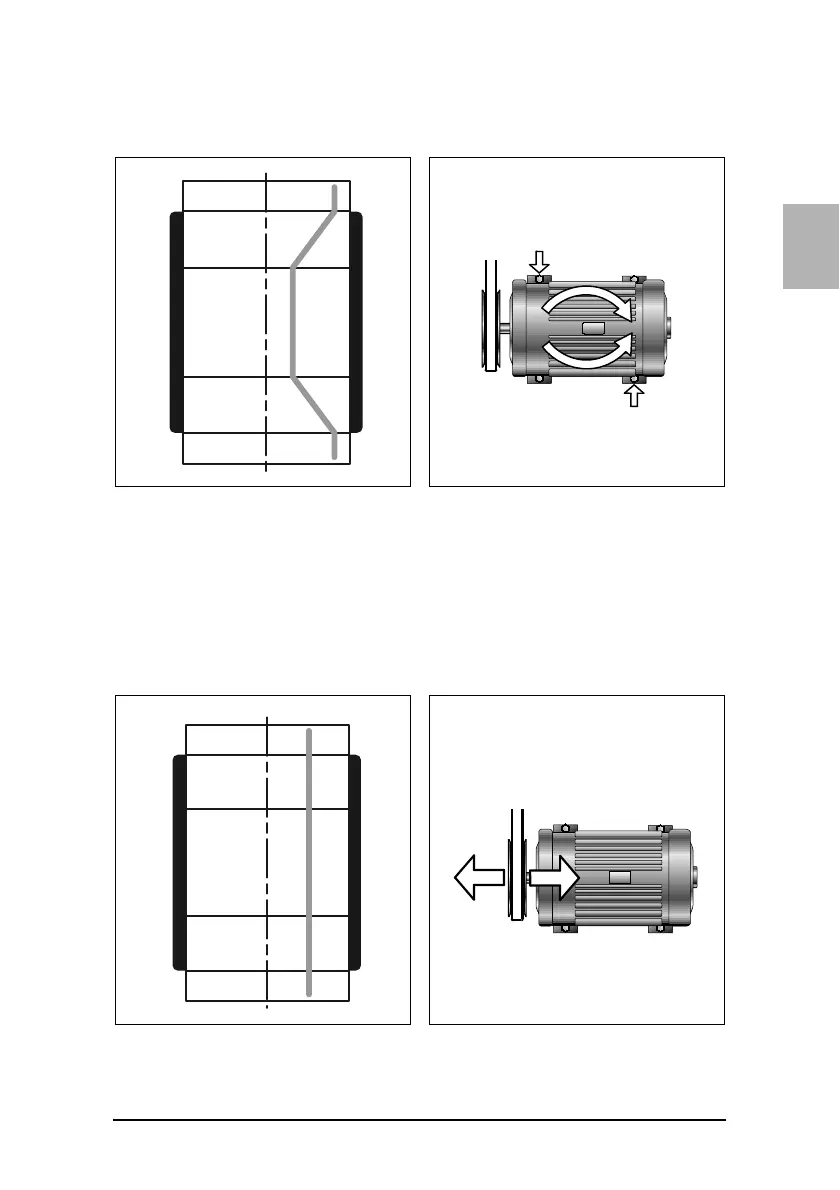

Abb. 11. Riemenscheiben mit einer
Kombination von
Horizontalwinkel- und
Parallelfehlausrichtung
Abb. 12. Horizontalwinkel-
ausrichtung
Abb. 13.Riemenscheiben mit einer
parallelen Fehlausrichtung
Abb. 14. Parallele Ausrichtung
