SKF TMEB 2 Το εργαλείο ευθυγράµµισης τροχαλιών 131
3.4 Καθορισµός είδους εσφαλµένης ευθυγράµµισης
Η γραµµή λέιζερ που εκπέµπεται από τη µονάδα λέιζερ θα
εµφανίζεται τώρα στην µονάδα δέκτη. Το σχέδιο θα ποικίλει ανάλογα
µε το είδος της εσφαλµένης ευθυγράµµισης όπως φαίνεται στις
εικόνες 5, 6, 7 και 8.

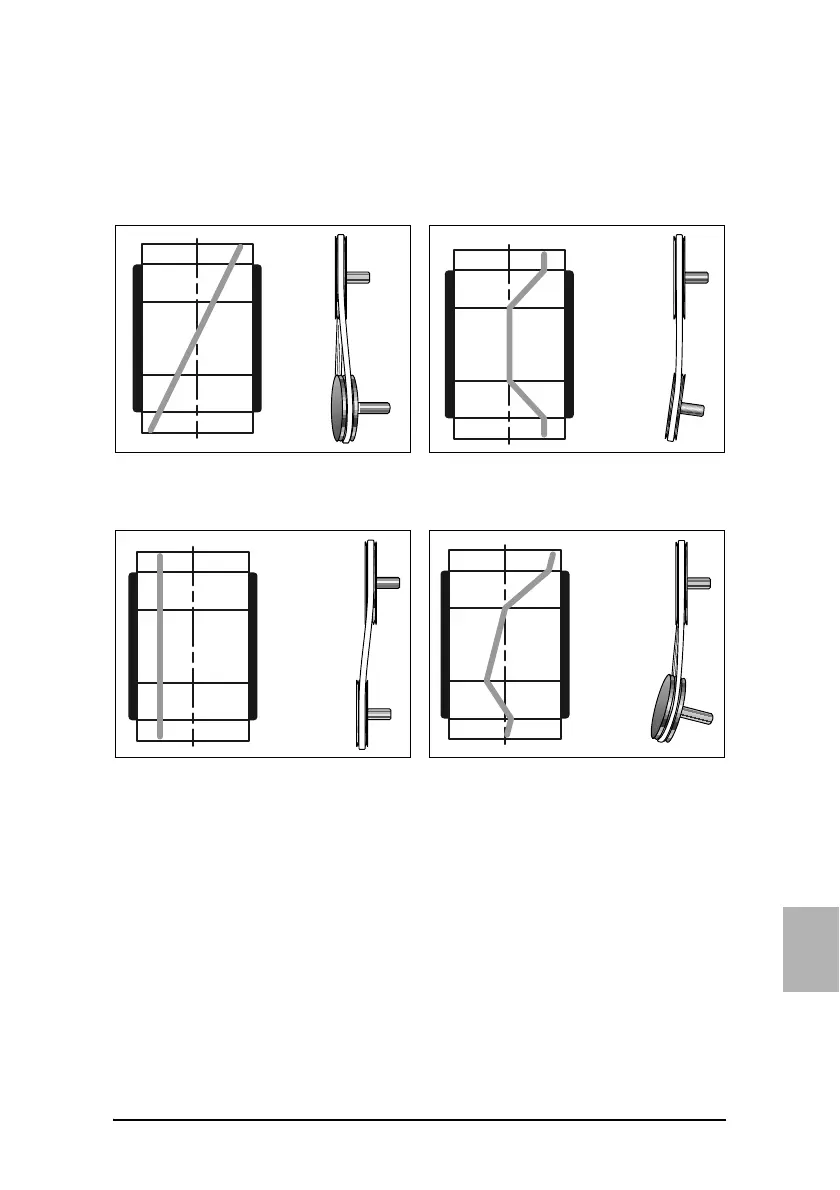

Εικ. 5. Απεικόνιση απόκλισης
ευθυγράµµισης κάθετης
γωνίας
Εικ. 6. Απεικόνιση απόκλισης
ευθυγράµµισης
οριζόντιας γωνίας
Εικ. 7. Απεικόνιση απόκλισης
ευθυγράµµισης
παραλλήλου
Εικ. 8. Απεικόνιση συνδυασµού
και των τριών τύπων
απόκλισης
