SKF TMEB 2 Keilriemen-Ausrichtgerät 35
3.4 Bestimmung des Typs der Fehlausrichtung
Der von der Lasereinheit abgegebene Laserstrahl erscheint jetzt auf
der Empfängereinheit. Das Muster ist abhängig vom Typ des
Ausrichtungsfehlers, wie in Abbildung 5, 6, 7 und 8 angegeben.

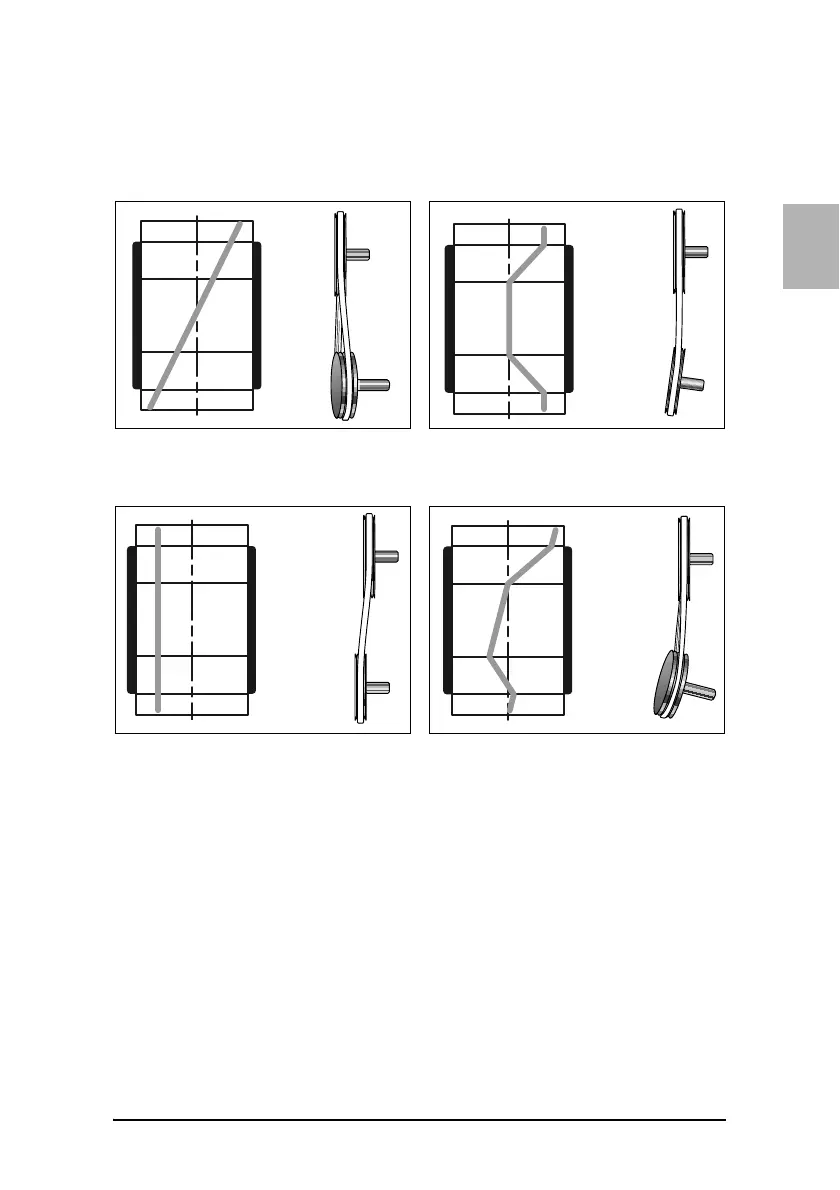

Abb. 5. Darstellung einer
Fehlausrichtung im
Vertikalwinkel
Abb. 6. Darstellung einer
Fehlausrichtung im
Horizontalwinkel
Abb. 7. Darstellung einer
parallelen
Fehlausrichtung
Abb. 8. Darstellung einer
Kombination aller drei
Fehlausrichtungen
