SKF TMEB 2 Το εργαλείο ευθυγράµµισης τροχαλιών 129
2.2 Εύρος εφαρµογής

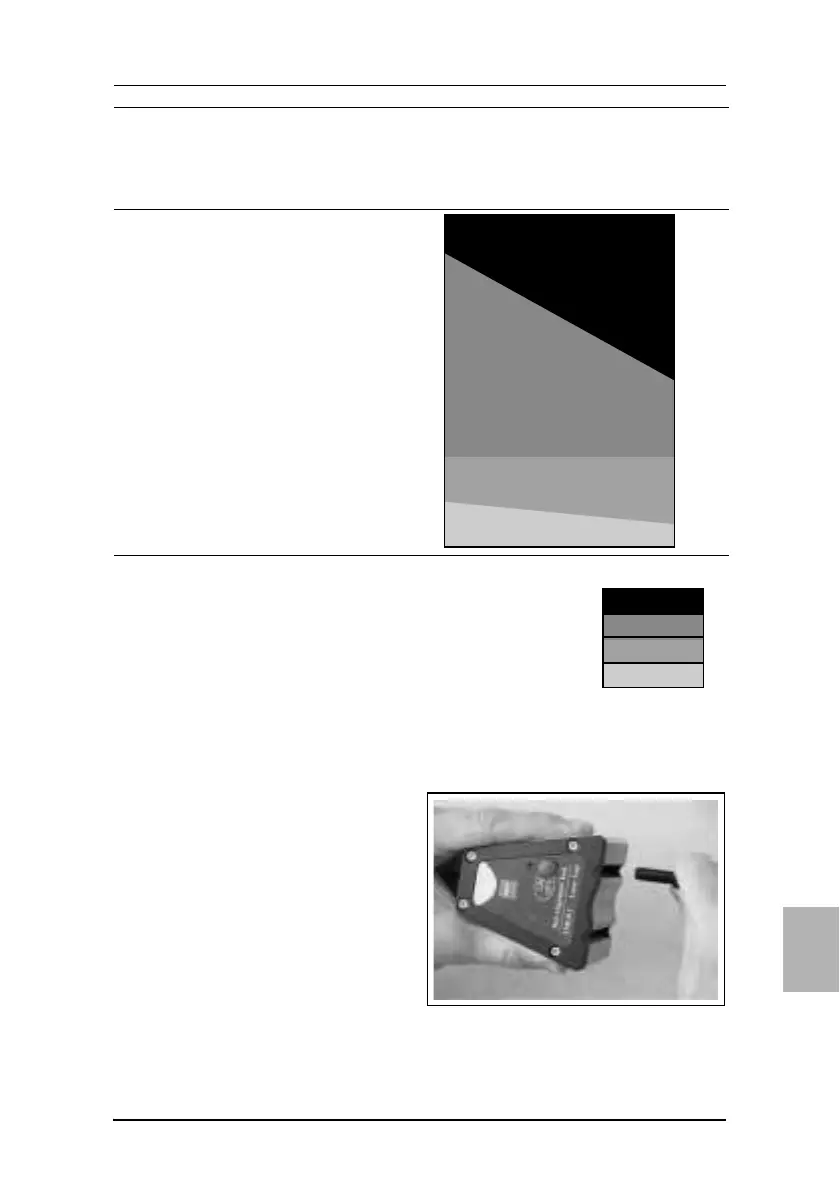

∆ιάγραµµα επιλογής οδηγών τραπεζοειδούς τύπου
3. Οδηγίες χρήσης
3.1 Επιλογή οδηγών
τραπεζοειδούς τύπου
∆ιατίθενται τετρα µεγέθη οδηγών
τραπεζοειδούς τύπου µε το TMEB 2, για
να εφαρµόζουν στις αυλακώσεις των
τροχαλιών στα περισσότερα πλάτη και
είδη.
Αν χρειαστεί να αλλάξετε τους οδηγούς
τραπεζοειδούς τύπου µε µικρότερους ή
µεγαλύτερους, επιλέξτε και συνδέστε τους
ανάλογους οδηγούς όπως φαίνεται στην
εικόνα 2.
Πλάτος
αυλα
κώσεως
τροχαλίας
(mm)
Προφίλ ιµάντας Min.
Ø
(mm)
∆ιάµετρο τροχαλίας Max.
Ø
(mm)
6 Y/6 75 700
8 8 75 900
9 3V/9N 85 900
9,7 SPZ 85 900
10 Z/10, ZX/X10 80 900
12,7 SPA 85 900
13 A/13, AX/X13 80 900
15 5V/15N 90 1300
16,3 SPB 90 1300
17 B/17, BX/X17 90 1300
20 20 140 1300
22 SPC, C22, CX/X22 140 1300
25 25, 8V/25N 300 1800
32 D/32 300 1800
40 E/40 300 1800
Οδηγός τραπεζοειδούς τύπου 1: 5 – 22 mm µικρή µπάρα
Οδηγός τραπεζοειδούς τύπου 2: 5 – 22 mm µεγάλη µπάρα
Οδηγός τραπεζοειδούς τύπου 3: 22 – 40 mm µικρή µπάρα
Οδηγός τραπεζοειδούς τύπου 4: 22 – 40 mm µεγάλη µπάρα
Εικ. 2. Τοποθέτηση ή αφαίρεση
των οδηγών τραπεζοειδούς
