3.2 Befestigen der
Lasereinheiten
Die Einheiten sind mit starken
Magneten und
Keilriemenführungen versehen.
Die Keilriemenführungen der
ersten Lasereinheit in die Rille der
ersten Riemenscheibe setzen
und die Einheit fest andrücken,
bis der Magnet sie auf der
Riemenscheibe festhält.
Die zweite Einheit auf der
gegenüberliegenden Seite der
Rille der zweiten Riemenscheibe
anbringen. Beide Einheiten so
anordnen, dass sie einander wie
in Abbildung 4 angegeben
gegenüberstehen.
3.3 Einschalten
Die Lasereinheit durch Drücken der ON/OFF (EIN/AUS)-Taste
einschalten.

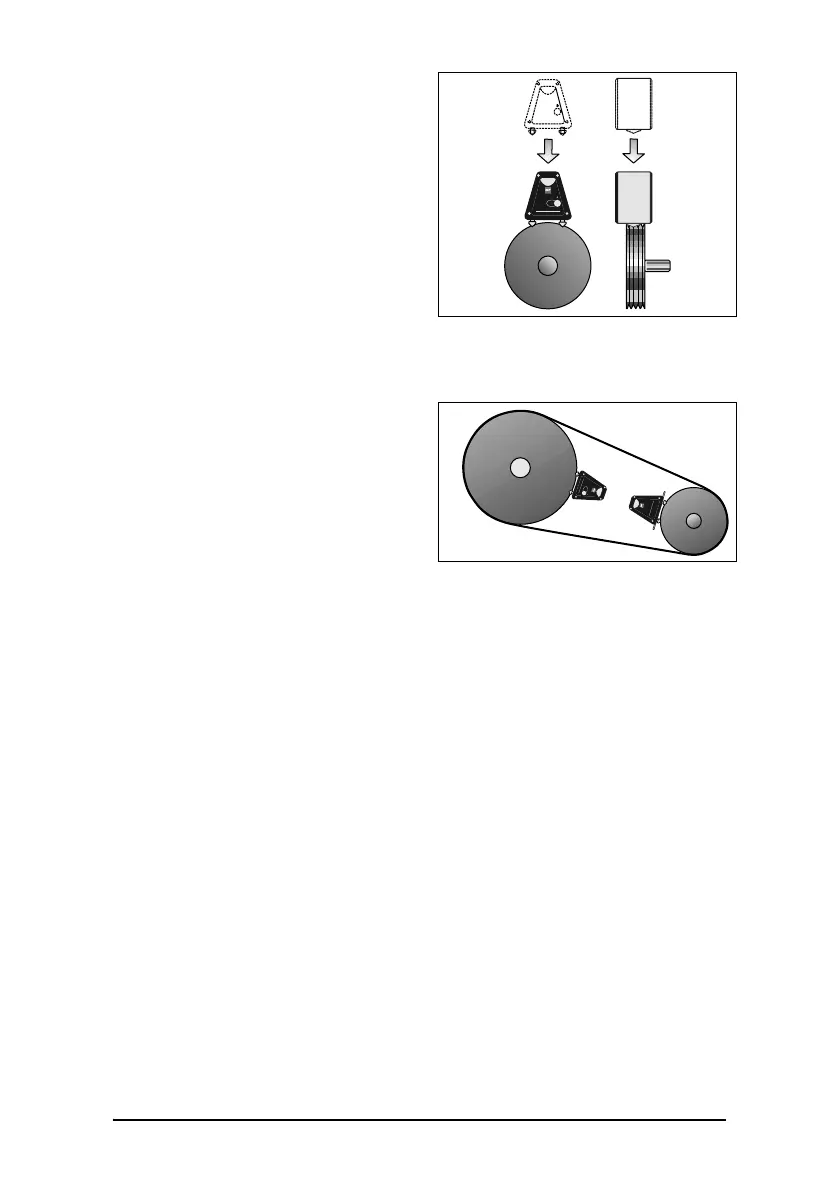

Abb. 3. Montage der Einheit
%HOW$OLJQPHQW7RRO
70(%/DVHU8QLW
21
2))
Abb. 4. Einheiten auf
Riemenscheiben
