SKF TMEB 2 - Toepassing; 3 Gebruiksaanwijzing; V-Riemgeleiders Selecteren

Nederlands
SKF TMEB 2 Uitlijngereedschap voor riemen 81
2.2 Toepassing

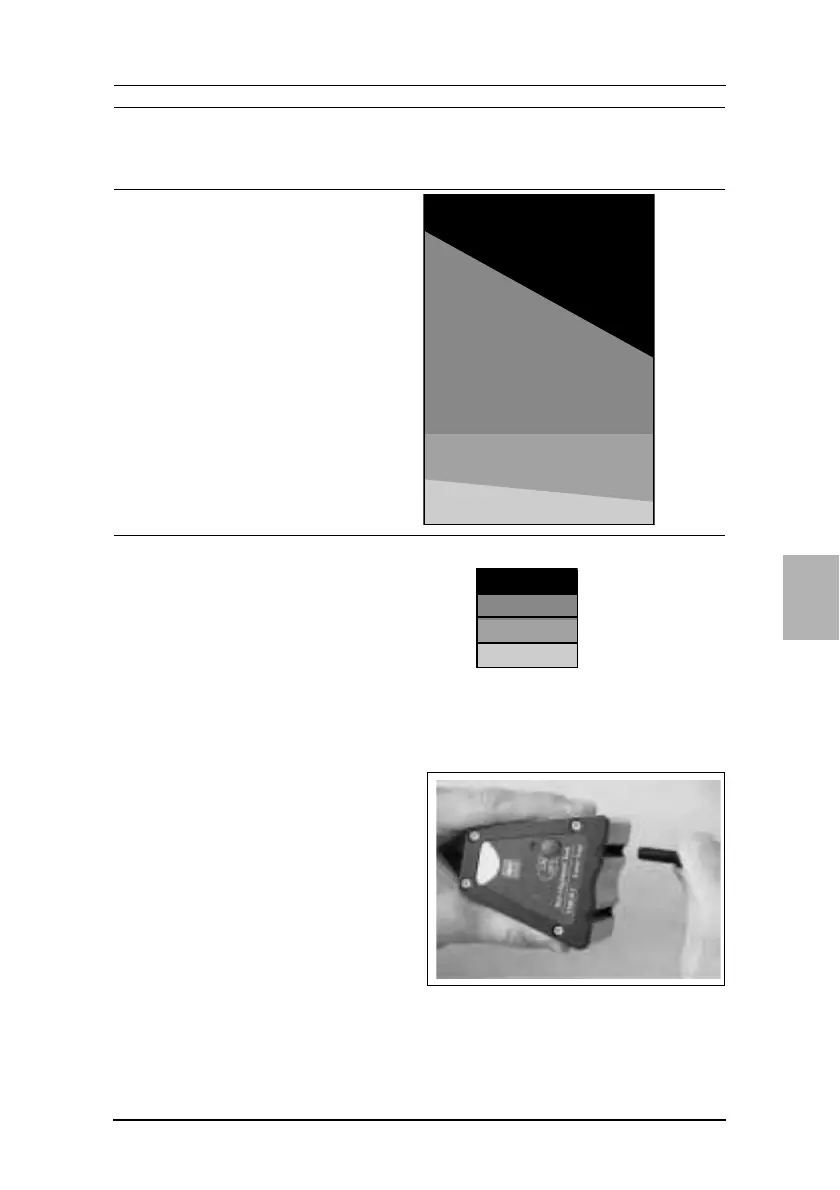

Selectietabel V-riemgeleiders
3. GEBRUIKSAANWIJZING
3.1 V-riemgeleiders
selecteren
Bij de TMEB 2 worden vier maten
V-riemgeleiders geleverd die
passen bij de meeste breedten en
soorten riemschijfgroeven. Indien
de V-riemgeleiders door de
grotere of kleinere geleider
moeten worden vervangen,
selecteert en bevestigt u de juiste
V-riemgeleiders zoals
aangegeven in figuur 2.
Breedte
riemschijf
groef
(mm)
Riemprofiel Min.
Ø
(mm)
Referentiediameter
riemschijf
Max.
Ø
(mm)
6 Y/6 75 700
8 8 75 900
9 3V/9N 85 900
9,7 SPZ 85 900
10 Z/10, ZX/X10 80 900
12,7 SPA 85 900
13 A/13, AX/X13 80 900
15 5V/15N 90 1300
16,3 SPB 90 1300
17 B/17, BX/X17 90 1300
20 20 140 1300
22 SPC, C22, CX/X22 140 1300
25 25, 8V/25N 300 1800
32 D/32 300 1800
40 E/40 300 1800
V-riemgeleider 1: 5 - 22 mm korte stang
V-riemgeleider 2: 5 - 22 mm lange stang
V-riemgeleider 3: 22 - 40 mm korte stang
V-riemgeleider 4: 22 - 40 mm lange stang
Fig. 2. V-riemgeleiders plaatsen
of verwijderen
