60 L’allineatore per cinghie SKF TMEB 2
3.5 Allineamento
Prima di allineare le pulegge è importante che esse siano montate
correttamente sugli alberi e che gli alberi siano rettilinei.
La deformazione delle pulegge pregiudica la qualità
dell’allineamento. Regolare gradatamente una o entrambe le pulegge
fino a quando i due raggi laser non coincidono con le tre linee di
riferimento dell’unità ricevente.
Passo 1. Eliminazione del disallineamento angolare verticale.
Inserire degli spessori sotto i piedi anteriori o posteriori della parte
mobile finché il fascio laser non risulta parallelo alle linee di
riferimento (come mostrato in figura 11).

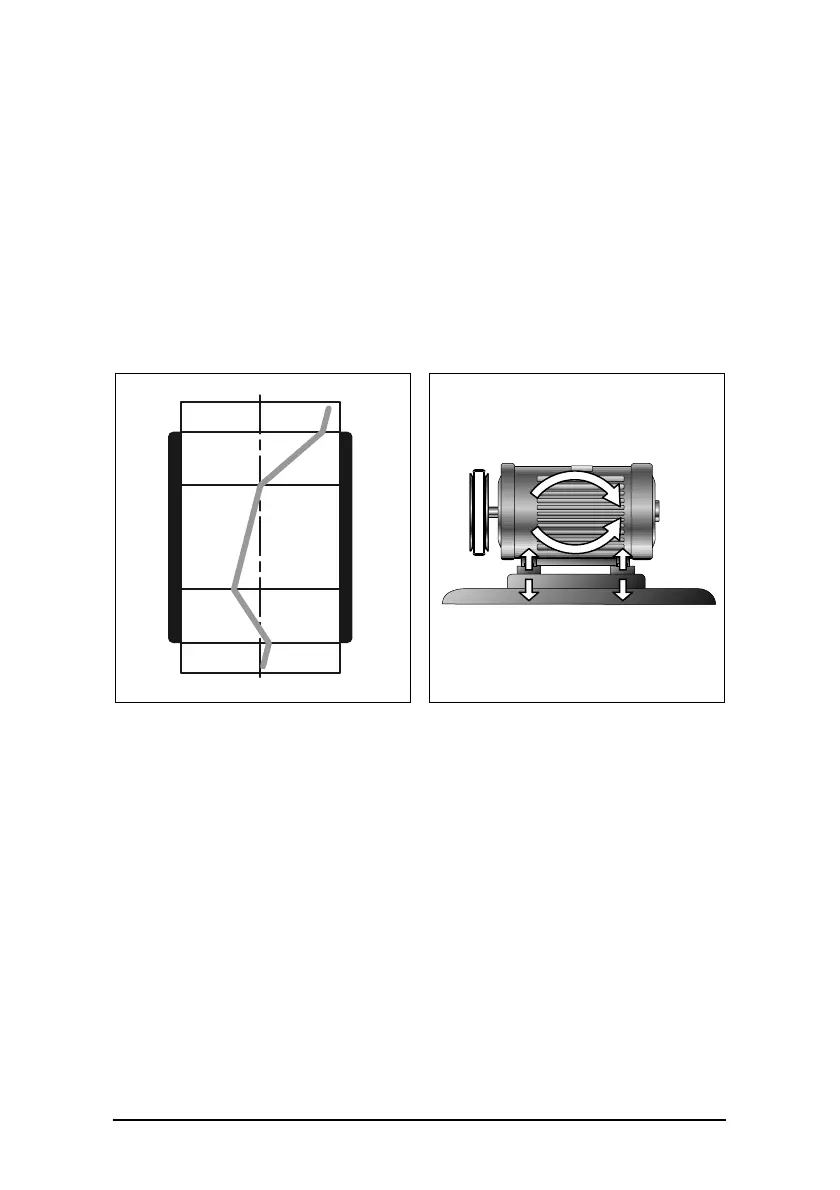

Fig. 9. Pulegge con i tre
disallineamenti combinati
Fig. 10. Allineamento angolare
verticale
