Italiano
SKF TMEB 2 L’allineatore per cinghie 61
Passo 2. Eliminazione del disallineamento angolare orizzontale.
Spostare la macchina finché il fascio laser non è equidistante rispetto
alle tre linee di riferimento, ovvero la linea di riferimento superiore e le
due inferiori (come mostrato in figura 13).
Passo 3. Eliminazione del disallineamento parallelo.
Spostare una delle pulegge lungo il suo albero fino a far coincidere
perfettamente il raggio laser con le linee di riferimento
(come mostrato in figura 15).

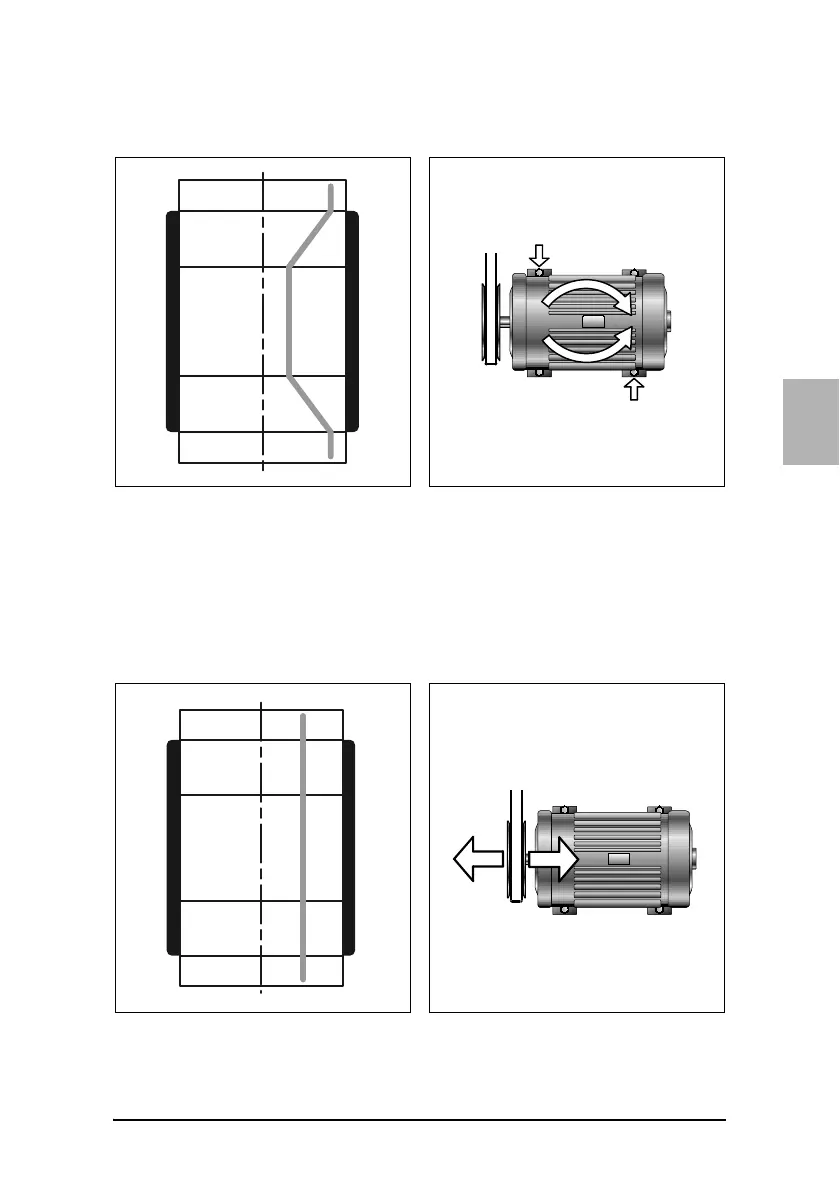

Fig. 11. Disallineamento parallelo e
angolare orizzontale
combinato delle pulegge
Fig. 12. Allineamento angolare
orizzontale
Fig. 13. Disallineamento parallelo
delle pulegge
Fig. 14. Allineamento parallelo
