SKF TMEB 2 Keilriemen-Ausrichtgerät 33
2.2 Verwendungsbereich

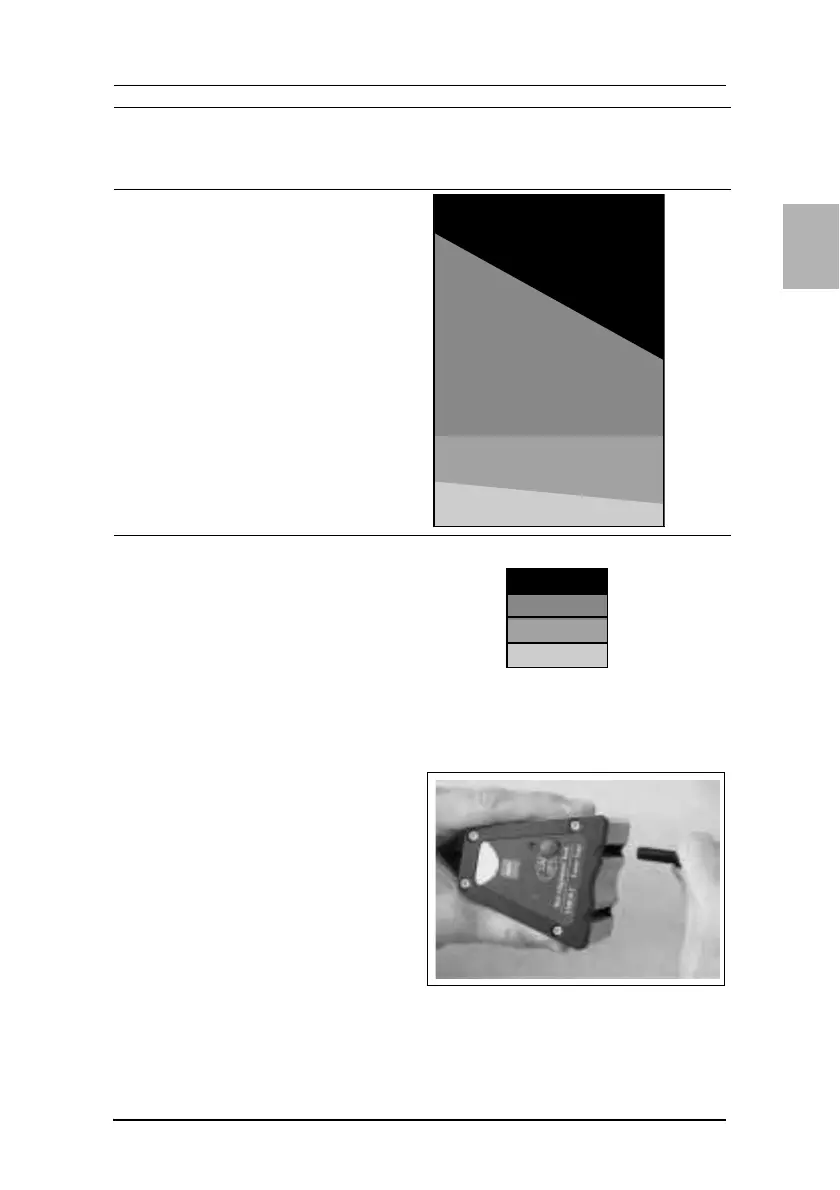

Auswahltabelle für Keilriemenführungen
3. BEDIENUNGSANLEITUNG
3.1 Auswahl der
Keilriemenführungen
TMEB 2 ist mit vier
Keilriemenführungen verschiedener
Größen ausgestattet, damit sie auf
Scheibenrillen fast jeder Breite und
jeden Typs passen. Wenn die
Keilriemenführungen gegen kleinere
oder größere ausgetauscht werden
müssen, wählen und befestigen Sie
die passenden Keilriemenführungen
wie in Abbildung 2 angegeben.
Scheiben
rillen-
breite
(mm)
Riemenprofil Min.
Ø
(mm)
Scheiben-Bezugsgrößen-
durchmesser
Max.
Ø
(mm)
6 Y/6 75 700
8 8 75 900
9 3V/9N 85 900
9,7 SPZ 85 900
10 Z/10, ZX/X10 80 900
12,7 SPA 85 900
13 A/13, AX/X13 80 900
15 5V/15N 90 1300
16,3 SPB 90 1300
17 B/17, BX/X17 90 1300
20 20 140 1300
22 SPC, C22, CX/X22 140 1300
25 25, 8V/25N 300 1800
32 D/32 300 1800
40 E/40 300 1800
Keilriemenführung 1: 5 - 22 mm kurze Stange
Keilriemenführung 2: 5 - 22 mm lange Stange
Keilriemenführung 3: 22 - 40 mm kurze Stange
Keilriemenführung 4: 22 - 40 mm lange Stange
Abb. 2 Installation von
Keilriemenführungen
