SKF TMEB 2 - Campo de Aplicação; 3 Instruções de Utilização

Português
SKF TMEB 2 A ferramenta para alinhamento de correias 93
2.2 Campo de aplicação

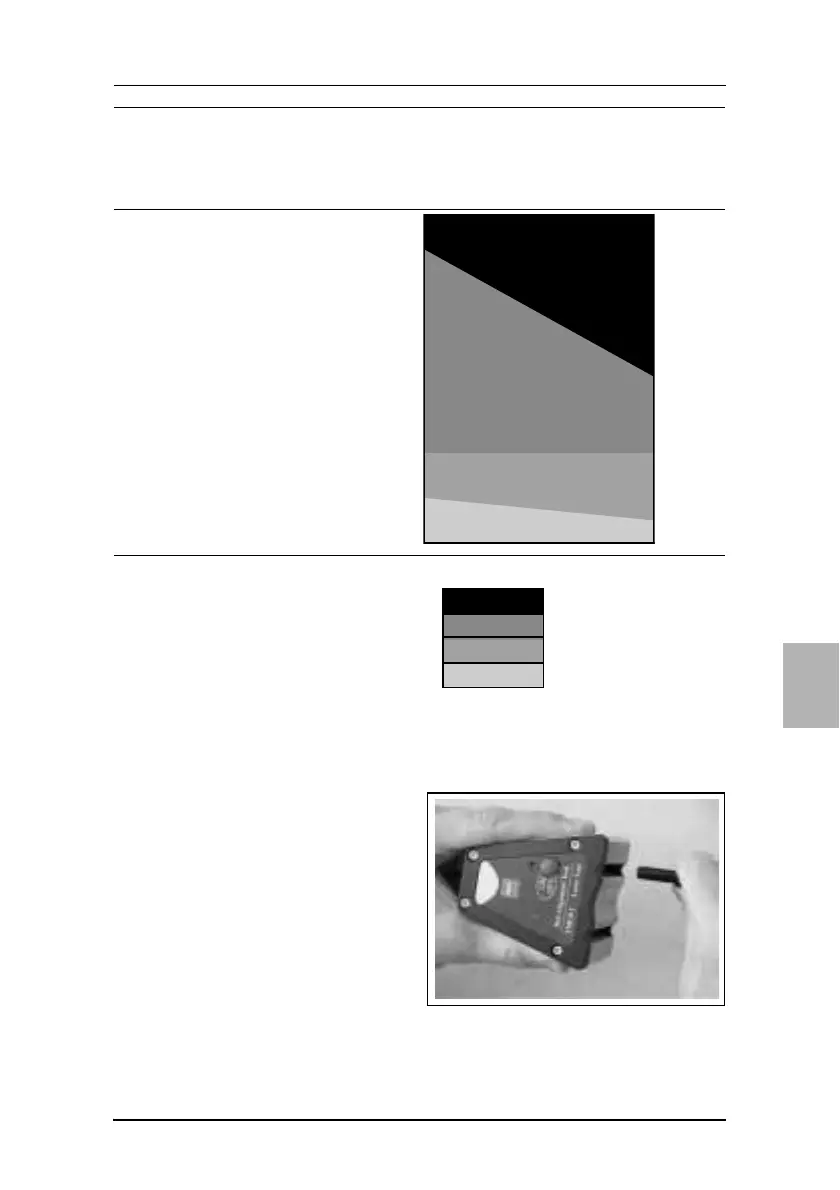

Gráfico de selecção das guias em V
3. INSTRUÇÕES DE UTILIZAÇÃO
3.1 Selecção das guias em V
São fornecidos quatro tamanhos
de guias em V com a TMEB 2,
destinados às ranhuras de polias
da maioria das larguras e tipos.
Caso necessite trocar as guias
por outras menores ou maiores,
seleccione e encaixe as guias
adequadas conforme
demonstrado na figura 2.
Largura
da
ranhura
da polia
(mm)
Perfil da correia Min.
Ø
(mm)
Diâmetro da polia Max.
Ø
(mm)
6 Y/6 75 700
8 8 75 900
9 3V/9N 85 900
9,7 SPZ 85 900
10 Z/10, ZX/X10 80 900
12,7 SPA 85 900
13 A/13, AX/X13 80 900
15 5V/15N 90 1300
16,3 SPB 90 1300
17 B/17, BX/X17 90 1300
20 20 140 1300
22 SPC, C22, CX/X22 140 1300
25 25, 8V/25N 300 1800
32 D/32 300 1800
40 E/40 300 1800
Guia em V 1: 5 - 22 mm, haste curta
Guia em V 2: 5 - 22 mm, haste longa
Guia em V 3: 22 - 40 mm, haste curta
Guia em V 4: 22 - 40 mm, haste longa
Fig. 2. Como encaixar ou remover
as guias em V
