3.2 Fixation des unités
laser
Les produits sont fournis avec des
aimants forts et des guides en V.
Placez les guides V de la
première unité dans la gorge de la
première poulie et exercez une
bonne pression sur l'unité jusqu’à
ce que l’aimant se fixe bien sur la
poulie.
Placez la deuxième unité dans la
rainure opposée de la deuxième
poulie. Positionnez les deux
unités l'une en face de l'autre
(voir fig. 4).
3.3 Mise en service
Allumez l'unité laser en appuyant sur le bouton ON/OFF (marche/
arret).
%HOW$OLJQPHQW7RRO
70(%/DVHU8QLW
21
2))

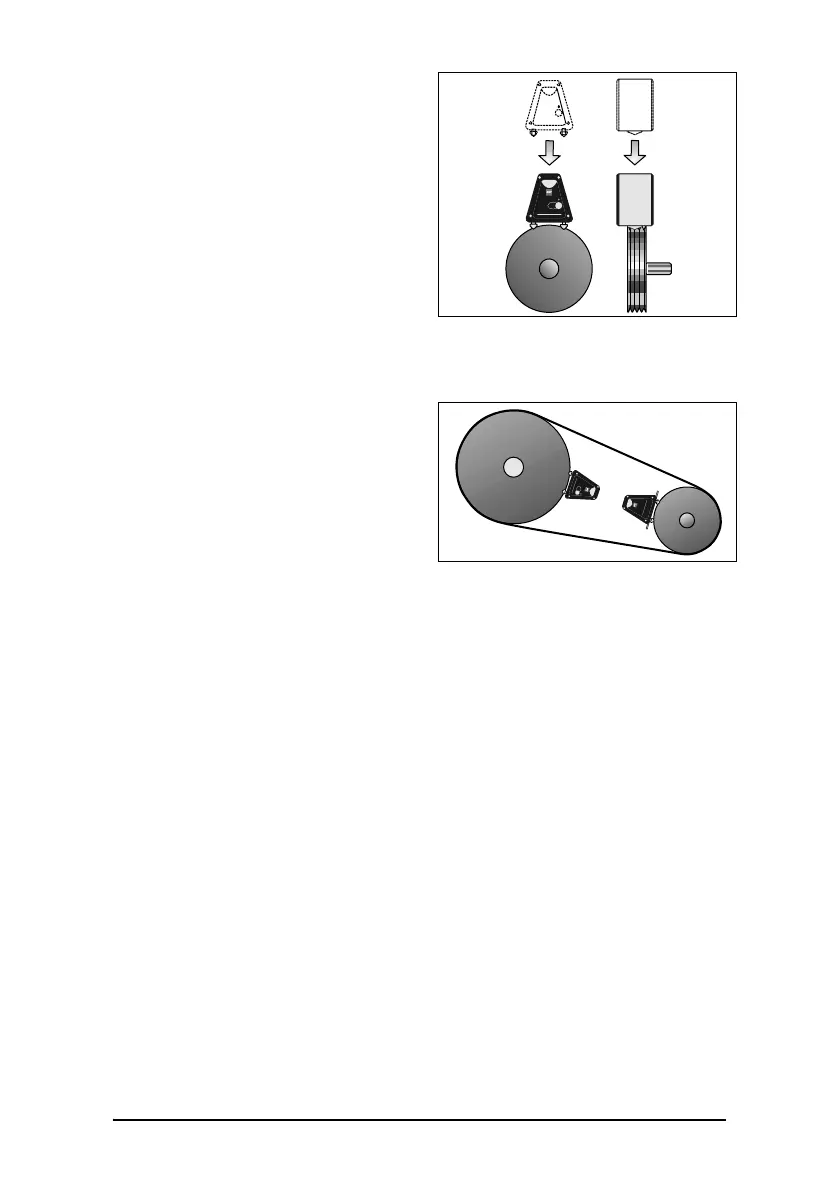

Fig. 3. Montage de l’unité
Fig. 4. Unités sur poulies
%
