3.4 Determinazione del tipo di disallineamento
Il fascio emesso dall’unità laser appare ora sull’unità ricevente.
La proiezione luminosa varia a seconda del tipo di disallineamento,
come mostrato nelle figure 5, 6, 7 e 8.

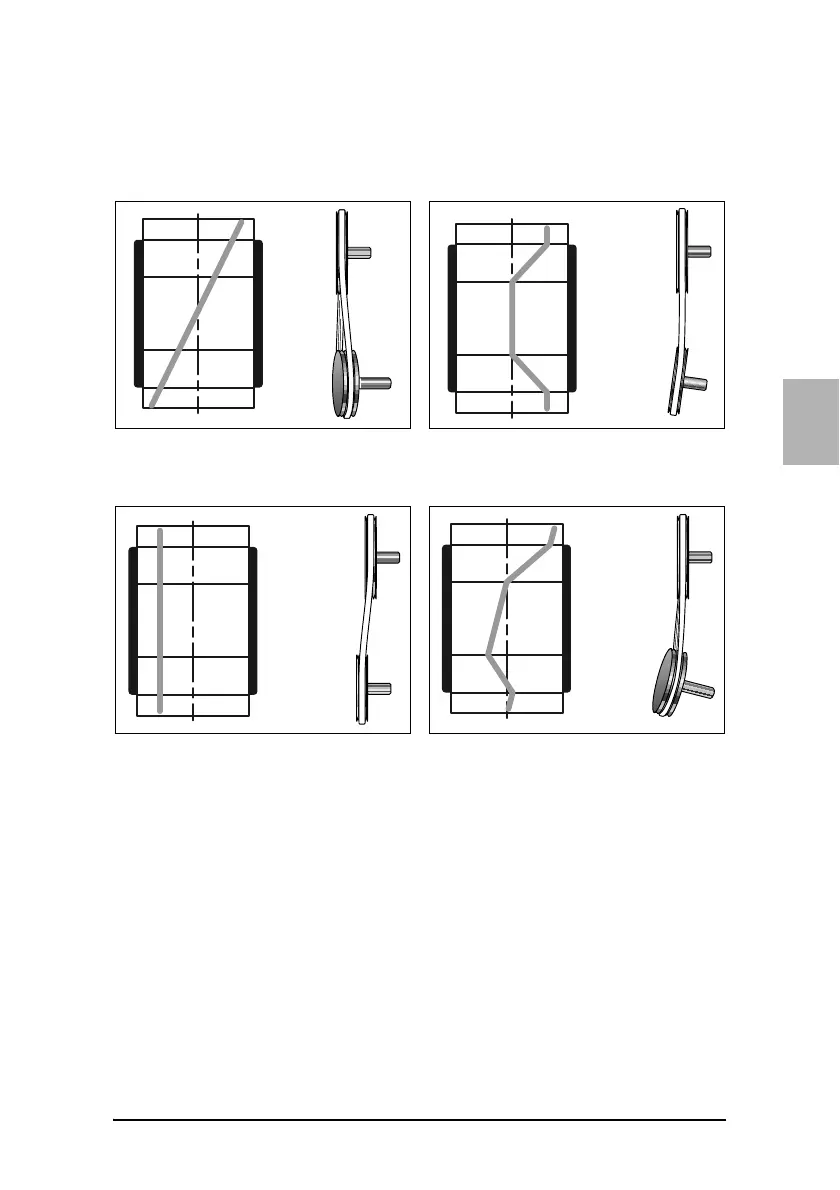

Fig. 5. Rappresentazione del
disallineamento angolare
verticale
Fig. 6. Rappresentazione del
disallineamento angolare
verticale
Fig. 7. Rappresentazione del
disallineamento parallelo
Fig. 8. Rappresentazione dei tre
disallineamenti combinati
