Svenska
SKF TMEB 2 Remskiveuppriktare 71
3.4 Fastställande av uppriktningsfelets typ
Laserlinjen från laserenheten blir nu synlig på mottagarenheten.
Mönstret varierar beroende på typ av uppriktningsfel såsom visas i
figur 5, 6, 7 och 8.

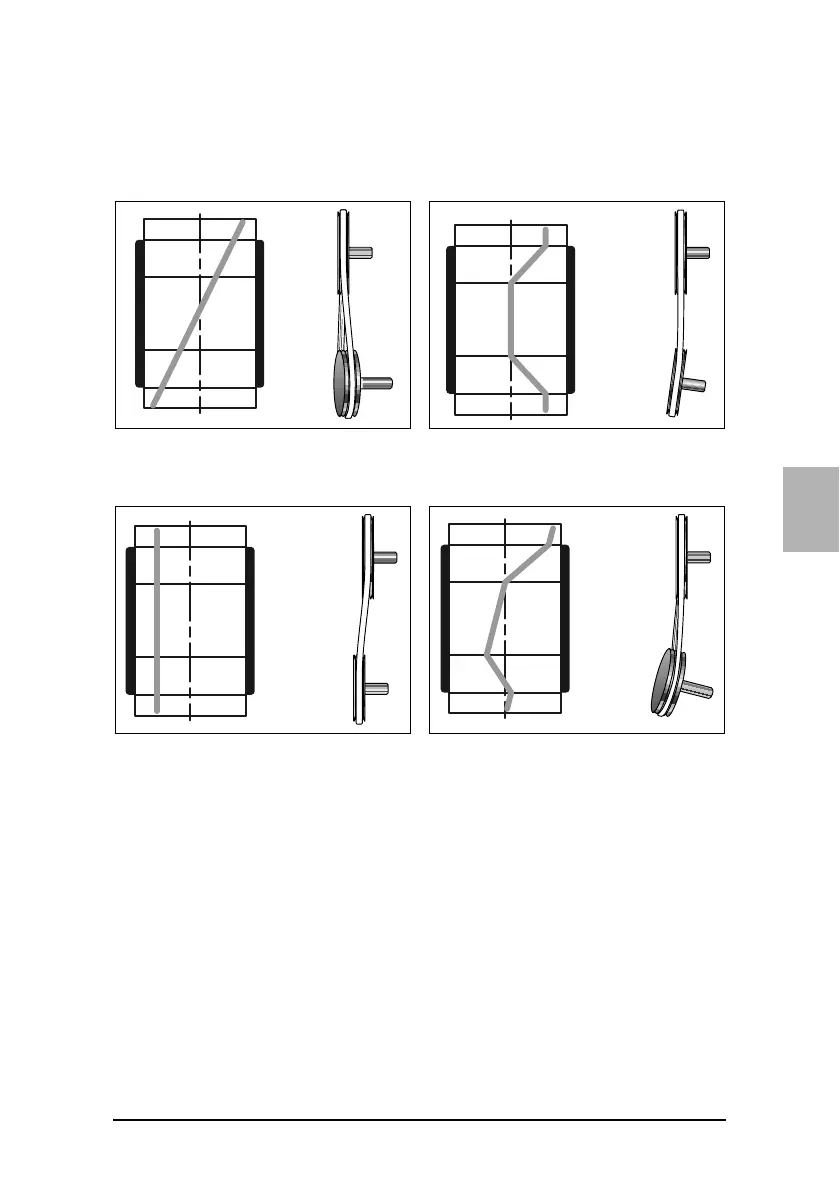

Fig. 5. Visning av vertikalt
vinkelfel
Fig. 6. Visning av horisontellt
vinkelfel
Fig. 7. Visning av
parallellförskjutning
Fig. 8. Visning av alla tre
uppriktningsfelen i
kombination
