132 Το εργαλείο ευθυγράµµισης τροχαλιών SKF TMEB 2
3.5 Ευθυγράµµιση
Πριν από την ευθυγράµµιση των τροχαλιών, είναι σηµαντικό να είναι
σωστά τοποθετηµένες οι τροχαλίες στους άξονες και οι άξονες να
είναι ευθείς. Οι στραβές τροχαλίες θα έχουν επιζήµιο αποτέλεσµα
στην ποιότητα της ευθυγράµµισης. Ρυθµίστε την µία (ή και τις δύο)
ιµαντοκίνητες µηχανές βήµα βήµα, µέχρι η γραµµή λέιζερ να χτυπήσει
τις τρεις γραµµές αναφοράς της µονάδας δέκτη.
Βήµα 1. Εξάλειψη απόκλισης ευθυγράµµισης κάθετης γωνίας
Τοποθετήστε τις προσθήκες κάτω από το µπροστινό ή οπίσθιο πόδι
της µετακινούµενης µηχανής µέχρις ότου η γραµµή λέιζερ να είναι
παράλληλη µε τις γραµµές αναφοράς τους (όπως στην εικόνα 11).

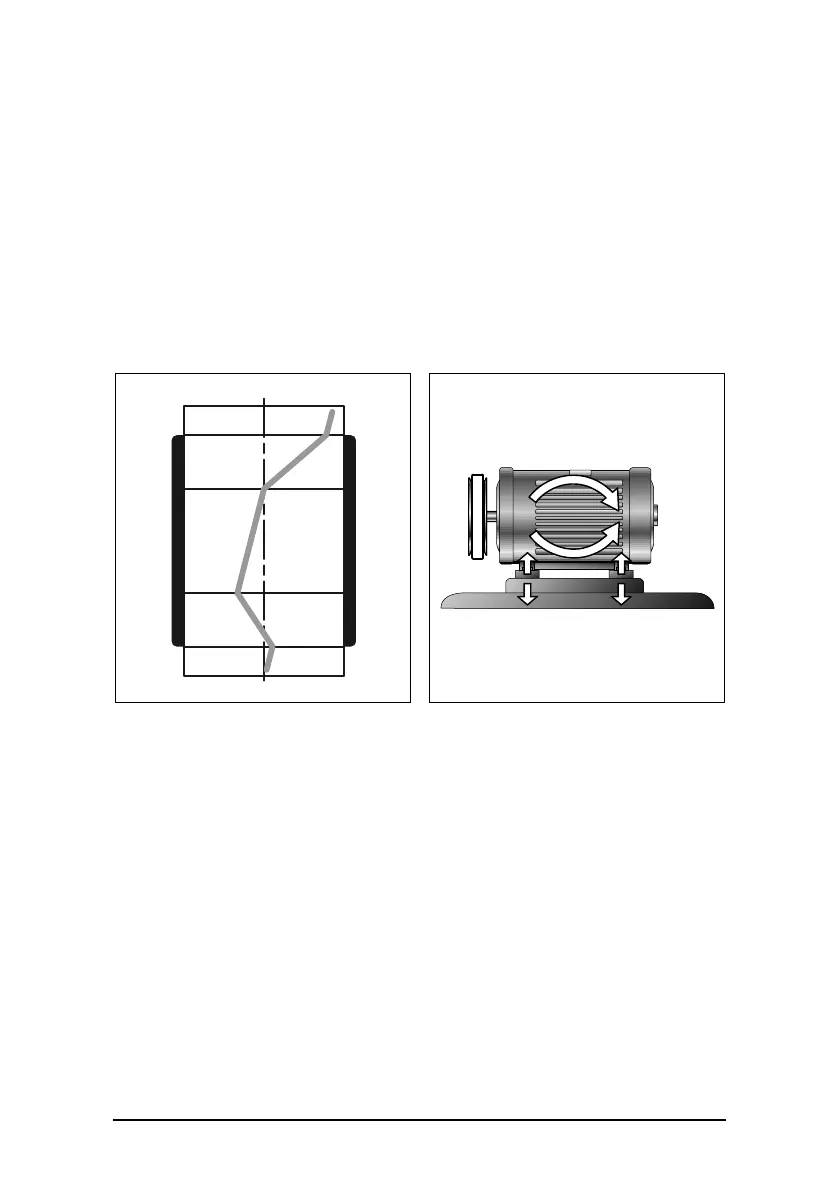

Εικ. 9. Τροχαλίες µε τον
συνδυασµό και των τριών
τύπων απόκλισης
Εικ. 10. Ευθυγράµµιση κάθετης
γωνίας
