SKF TMEB 2 Το εργαλείο ευθυγράµµισης τροχαλιών
133
Βήµα 2. Εξάλειψη απόκλισης ευθυγράµµισης οριζόντιας γωνίας
Μετακινήστε το µηχάνηµα έως ότου η γραµµή λέιζερ να τοποθετηθεί στην
ίδια απόσταση από τις τρεις γραµµές αναφοράς, την άνω γραµµή
αναφοράς και τις δύο κάτω γραµµές αναφοράς (όπως και στην εικόνα 13).
Βήµα 3. Εξάλειψη παράλληλης απόκλισης ευθυγράµµισης.
Μετακινήστε µία από τις τροχαλίες κατά µήκος του άξονα, µέχρις ότου
η γραµµή λέιζερ να συµπέσει ακριβώς µε τις τρεις γραµµές αναφοράς
(όπως ακριβώς στην εικόνα 15).

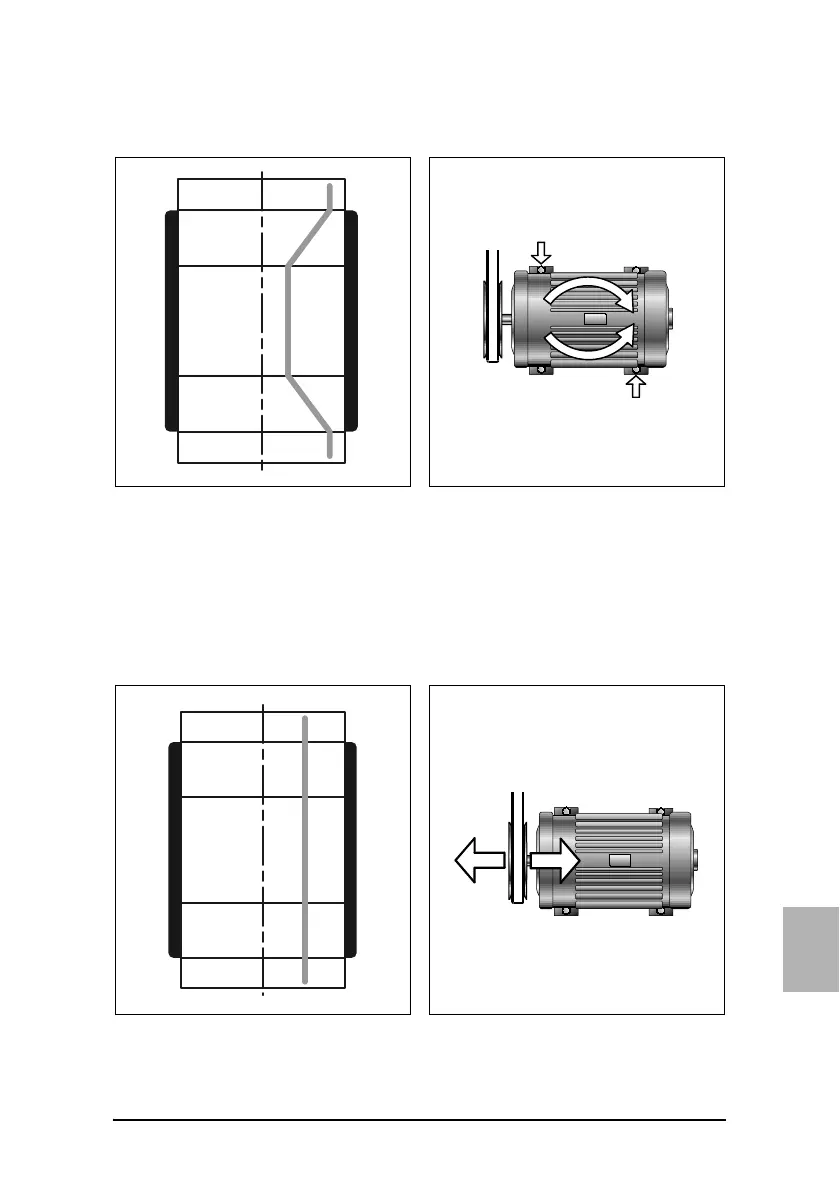

Εικ. 11. Τροχαλίες µε συνδυασµό
απόκλισης ευθυγράµµισης
οριζόντιας και παράλληλης
γωνίας.
Εικ. 12. Ευθυγράµµιση οριζόντιας
γωνίας
Εικ. 13. Τροχαλίες µε απόκλιση
παράλληλης ευθυγράµµισης.
Εικ. 14. Παράλληλη ευθυγράµµιση
