Suomi
SKF TMEB 2 Kiilahihnapyörien linjauslaite 121
Vaihe 2. Linjausvirheen poistaminen vaakasuunnasta.
Siirrä konetta, kunnes laserviiva on samalla etäisyydellä kaikista
kolmesta vertailuviivasta, ylävertailuviivasta ja kahdesta
alavertailuviivasta (kuten kuvassa 13).
Vaihe 3. Linjausvirheen poistaminen sivusuunnasta.
Siirrä toista kiilahihnapyörää akselilla, kunnes laserviiva osuu
täsmälleen vertailuviivoihin (kuten kuvassa 15).

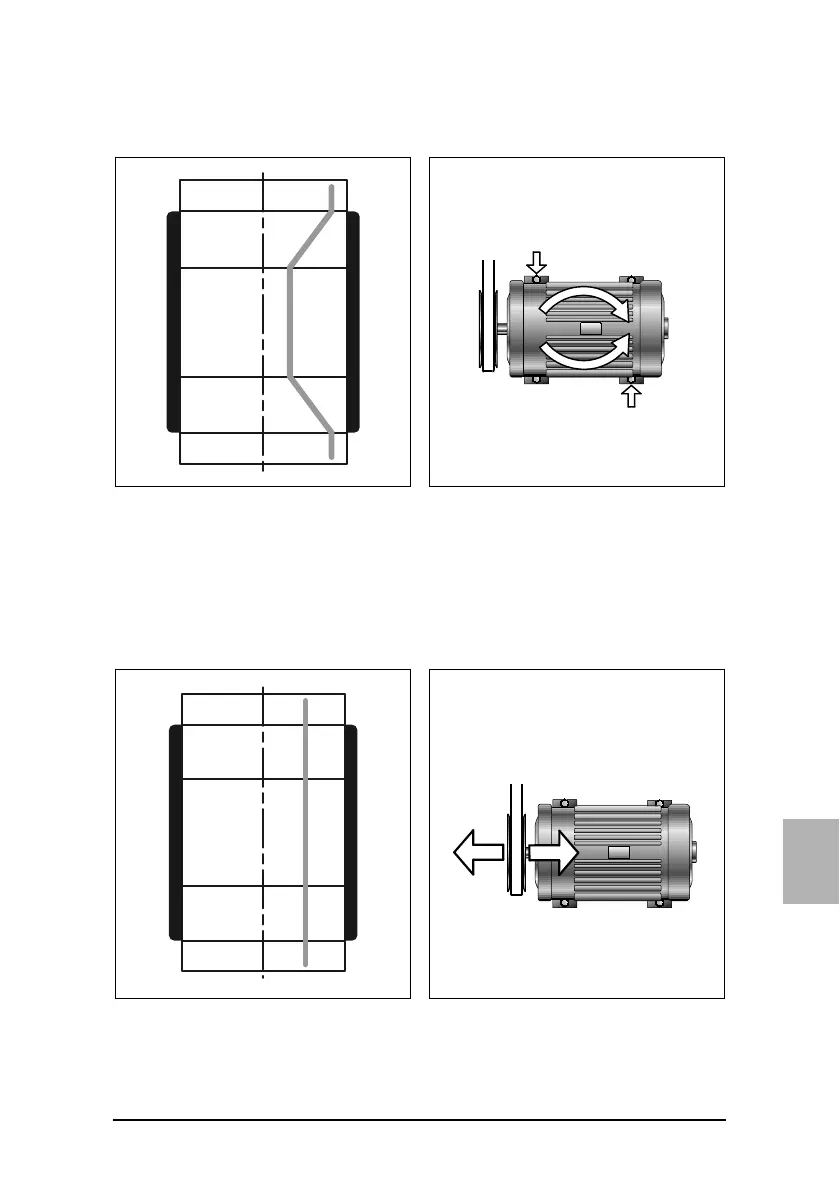

Kuva 11.Kiilahihnapyörät joissa on
sekä kulmavirhe
sivusuunnassa että
yhdensuuntaisuusvirhe
Kuva 12.Linjaus sivusuunnassa
Kuva 13.Yhdensuuntaisuusvirhe Kuva 14.Linjaus yhdensuuntaiseksi
