SKF TMEB 2 Remskiveuppriktare 73
Steg 2. Eliminering av horisontellt vinkelfel.
Flytta maskinen tills laserlinjen befinner sig lika långt från de tre
referenslinjerna, den övre referenslinjen och de båda undre
referenslinjerna (som i figur 13).
Steg 3. Eliminering av parallellförskjutning.
Förskjut en av remskivorna på sin axel tills laserlinjen exakt
överensstämmer med de tre referenslinjerna (som i figur 15).

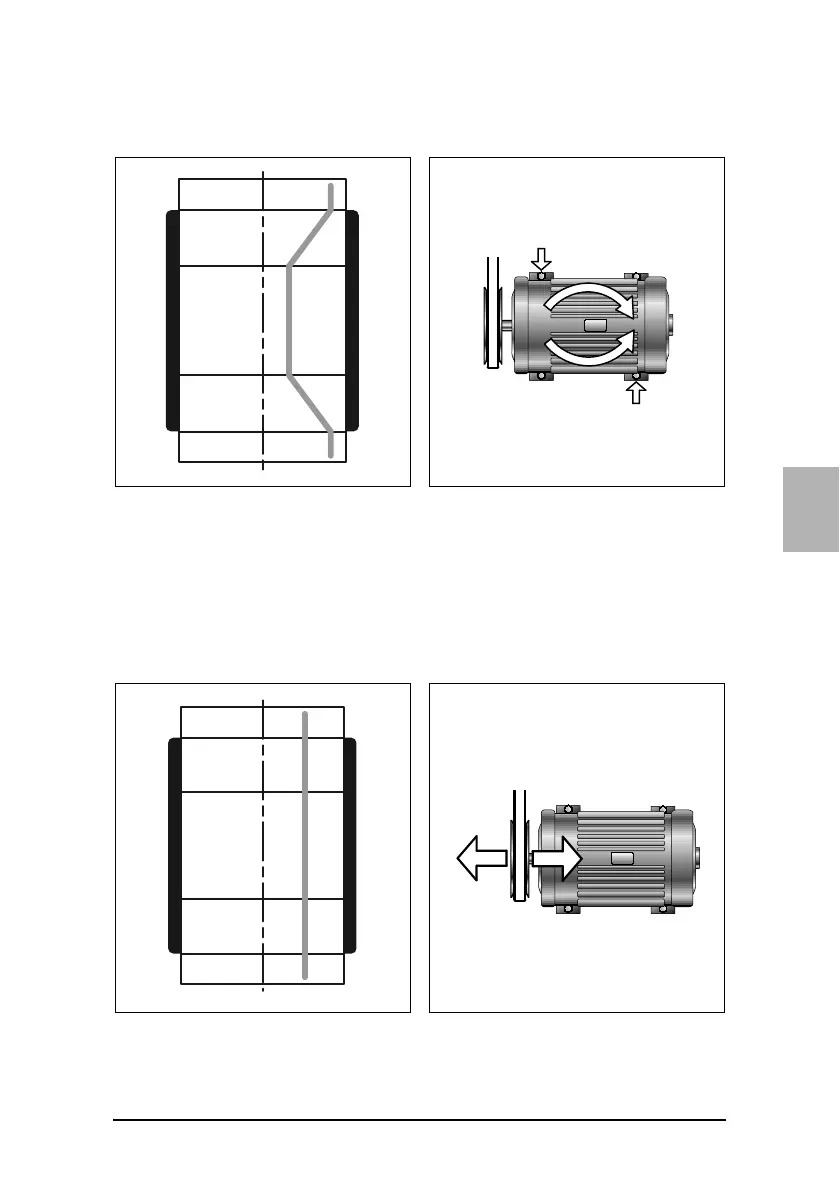

Fig. 11. Remskivor med
horisontellt vinkelfel och
parallellförskjutning
samtidigt
Fig. 12. Horisontell
vinkeluppriktning
Fig. 13. Remskivor med
parallellförskjutning
Fig. 14. Parallell uppriktning
