SKF TMEB 2 Uitlijngereedschap voor riemen 85
Stap 2. Het corrigeren van de horizontale hoekuitlijnfout.
Verplaats de machine totdat de laserstraal zich op even grote afstand
bevindt van de drie referentielijnen, de bovenste referentielijn en de
twee onderste referentielijnen (zie figuur 13).
Stap 3. Het corrigeren van de parallelle uitlijnfout.
Verplaats één van de riemschijven langs de as tot de laserstraal exact
met de drie referentielijnen samenvalt (zoals weergegeven in figuur 15).

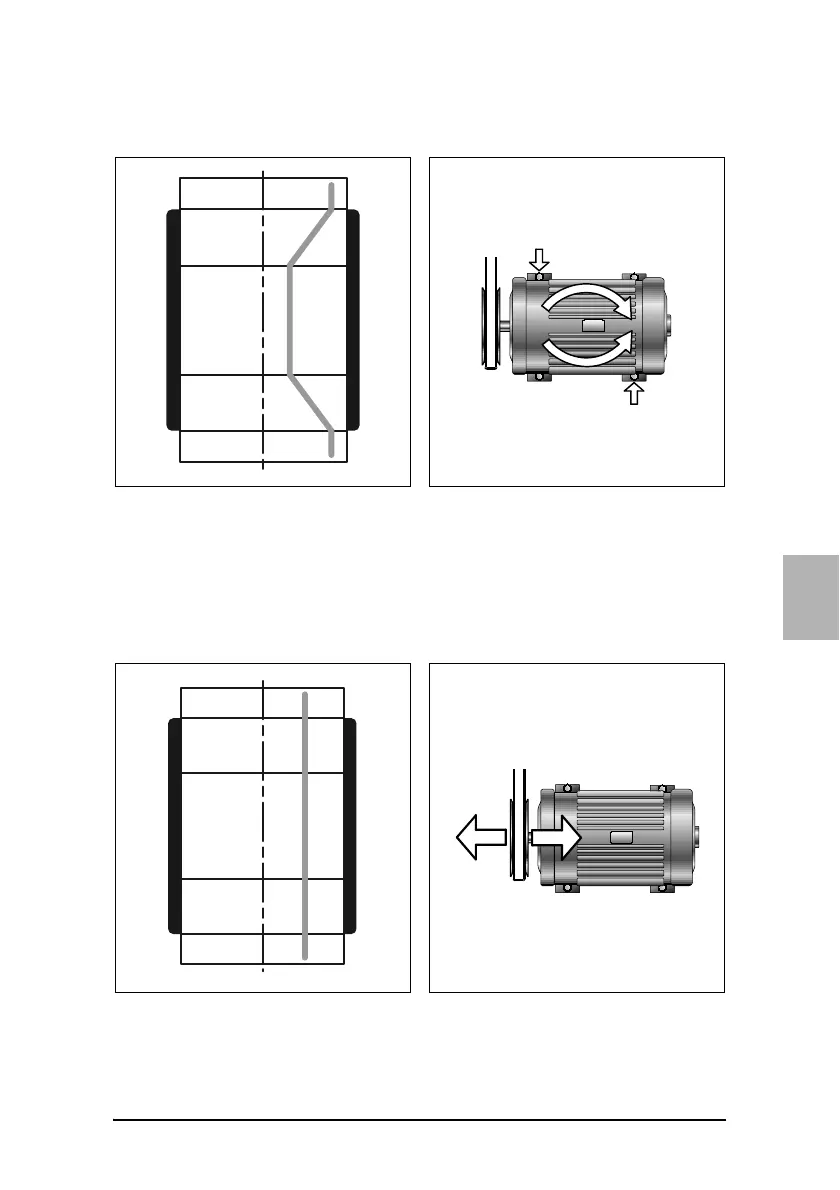

Fig. 11. Riemschijven met een
combinatie van horizontale
hoekuitlijnfout en parallelle
uitlijnfout
Afb. 12. Horizontale hoekuitlijning
Fig. 13. Weergave van
riemschijven met de
parallelle uitlijnfout
Fig. 14. Parallelle uitlijning
