SKF TMEB 2 A ferramenta para alinhamento de correias 97
Passo 2. Eliminação do desalinhamento do ângulo horizontal.
Mova a máquina até o raio laser ficar posicionado equidistante das
três linhas de referência, a linha de referência superior e as duas
linhas de referência inferiores (de acordo com a figura 13).
Passo 3. Eliminação do desalinhamento paralelo.
Mova uma das polias no seu eixo até que o raio laser fique
completamente alinhado com as três linhas de referência
(de acordo com a figura 15).

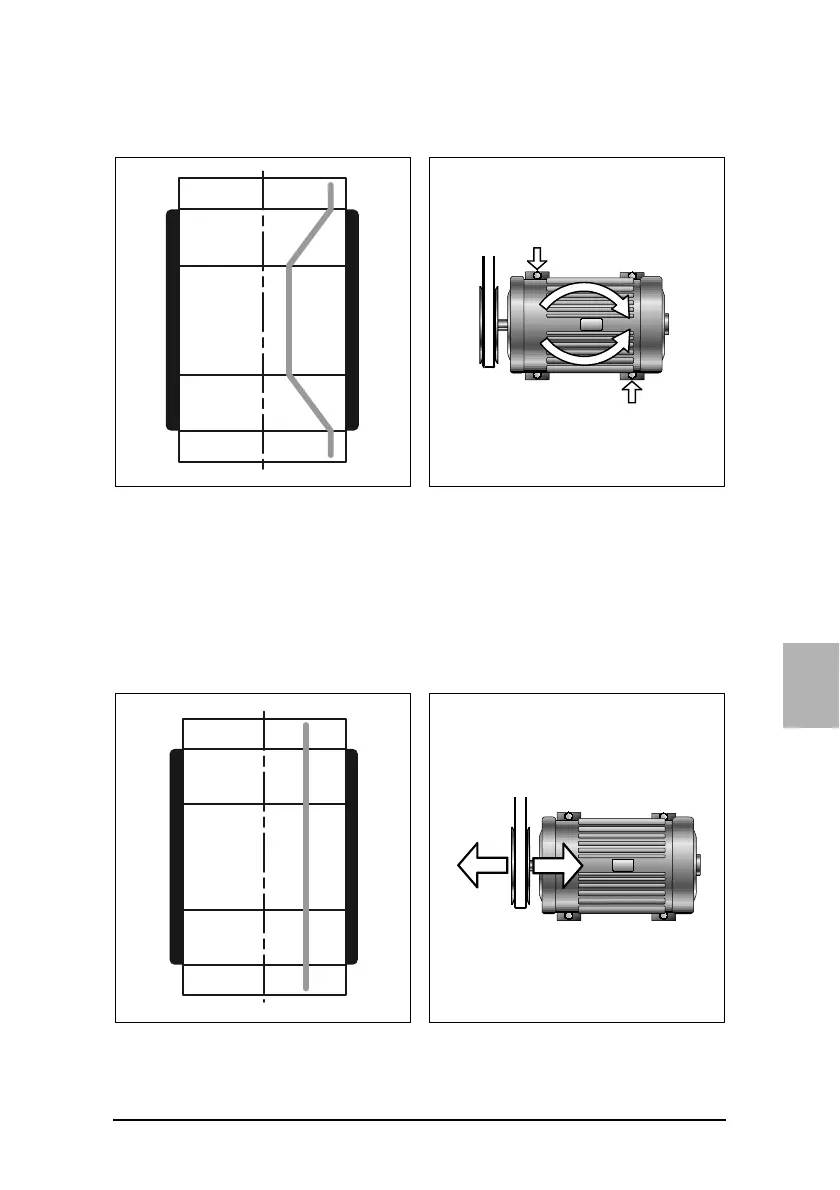

Fig. 11. Polias com
desalinhamentos do
ângulo paralelo e
horizontal combinados
Fig. 12. Alinhamento do ângulo
horizontal
Fig. 13. Polias com
desalinhamento paralelo
Fig. 14. Alinhamento paralelo
