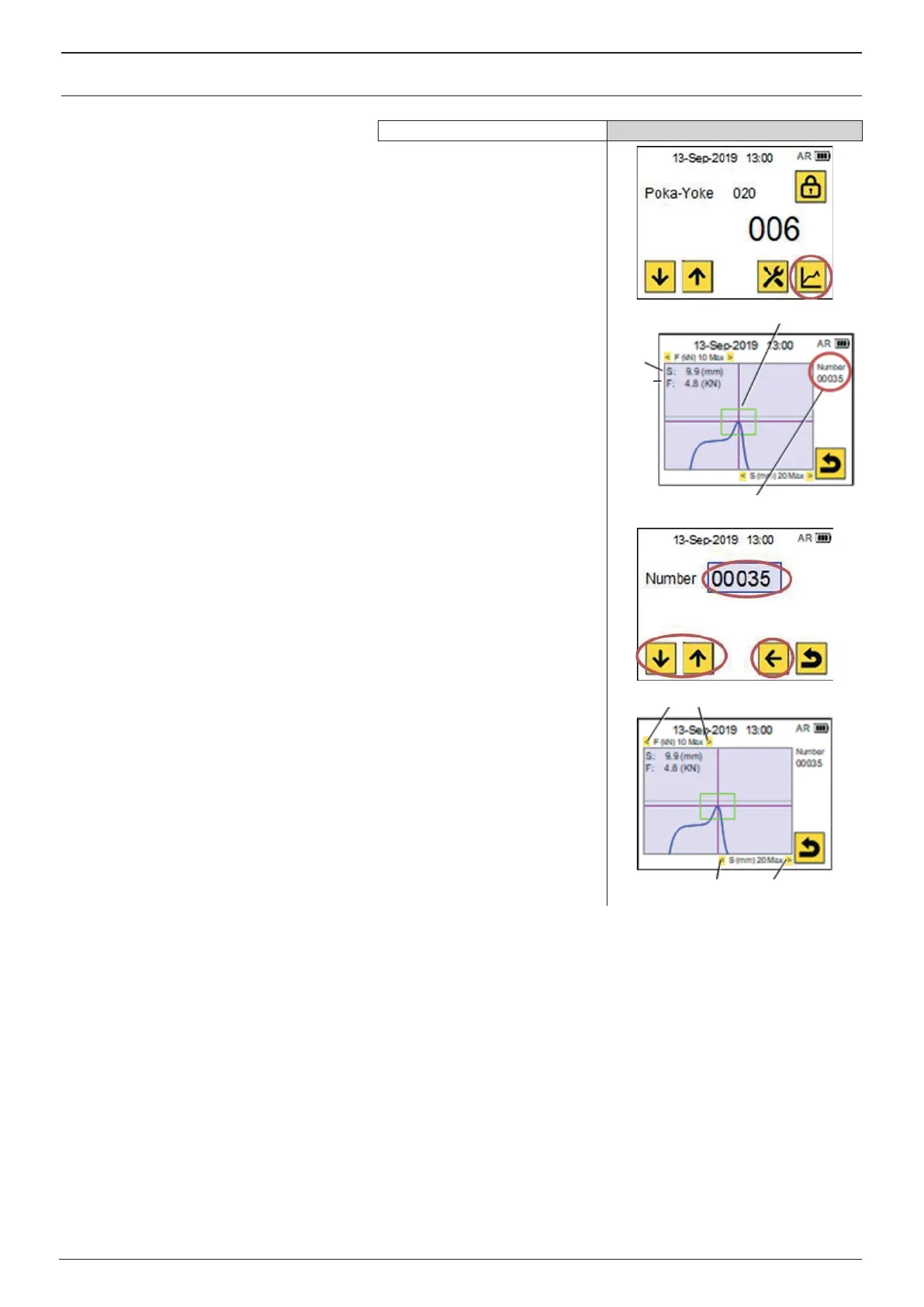

8.5 KONTROLA KŘIVKY NÝTOVÁNÍ A VÝSLEDKU VYHODNOCOVÁNÍ
NB08PT-18 PB2500Smart
Dotknutím se ikony „Procesní křivka“
přejděte do okna „Rivet Curve“.
Není k dispozici
Na obrazovce se zobrazuje poslední křivka
nýtování.
Uvnitř zeleného rámečku se zobrazuje
rozsah OK.
S: Výsledek posouzení zdvihu
F: Výsledek posouzení síly
Předchozí křivky může zobrazit tím, že se
dotknete údaje „Number“.
Rozsah OK
Předchozí křivky
Zdvih
Síla
Dotknutím se ikon s šipkami nahoru/dolů
zvolte číslo křivky, kterou chcete zobrazit.
Poté, co se dotknete ikony „Zpět“ nebo „Zpět
do výchozí obrazovky“, se zvolená křivka
zobrazí na obrazovce.
(Dodatek)
Dotknutím se šipky na popisku každé osy
můžete podle potřeby měnit měřítka.
Síla: 5, 10 kN
Zdvih: 10, 15, 20, 25 mm
Stupnice síly
Stupnice zdvihu
34
ČESKY
