THORLABS PM100D User Manual

8

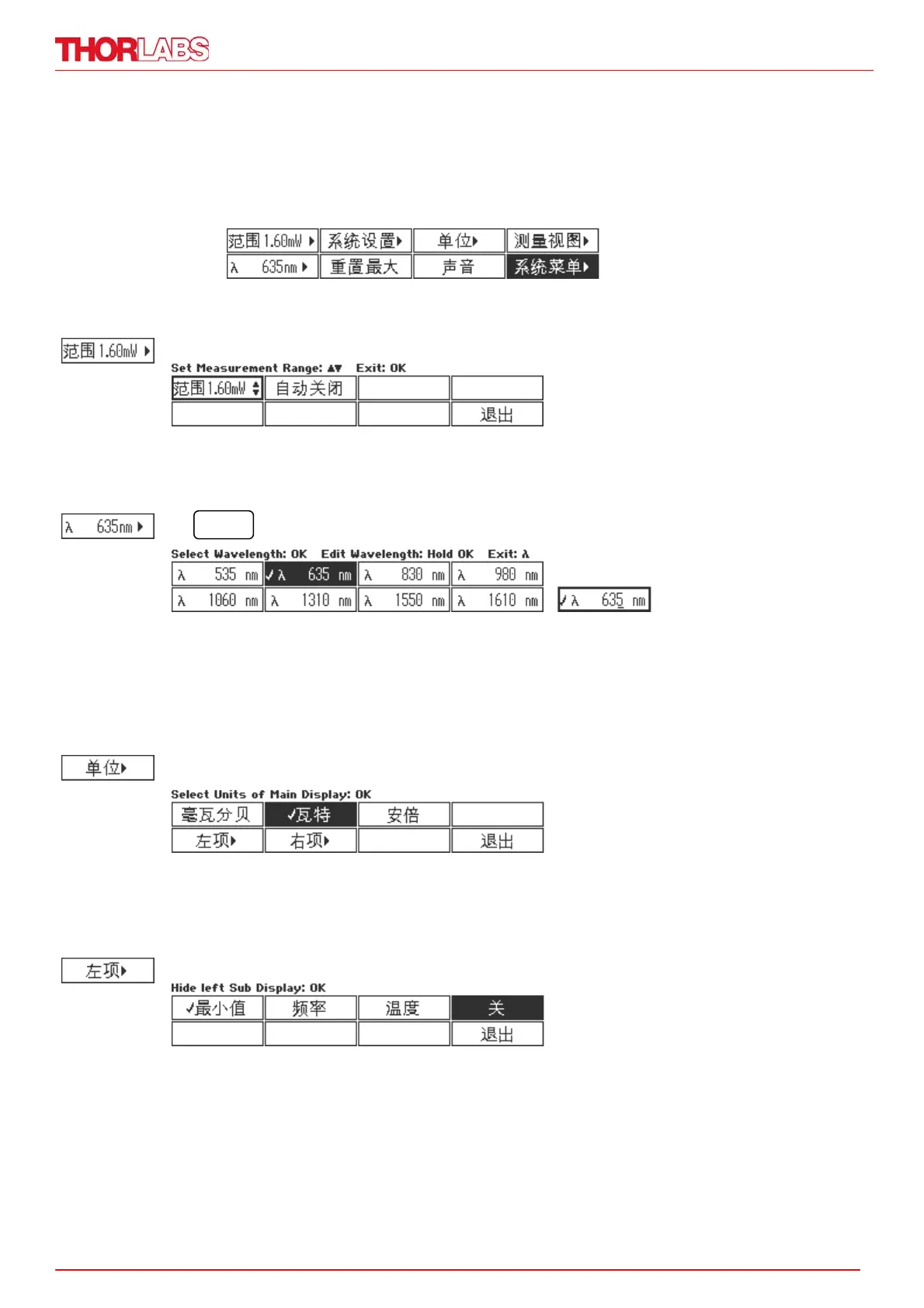

3.2.2 在数字显示模式下的功率和能量测量
数字显示模式下，有一个大的主显示值、两个小的子显示项以及一个表征当前所选
择量程的饱和度的条状图。这些控制和设置数字显示的软按钮在主菜单下的排布如
下:
3.2.2.1 量程控制
可以通过S 或 T 键进行手动选择量程。当功率测量时，自动设置量程功能可用。
3.2.2.2 波长校正
本菜单有 8 个不同的探测波长可供选择。
如果要编辑某个选项的波长，长按 OK 键一秒钟即进入编辑模式。可以利用导航键
STWX 进行波长设定。
3.2.2.3 读数设置
取决于所连接的探测器，测量的单位可以设置显示为瓦（Watt）, dBm, 焦（Joule）,
伏（Volt）或者是安（ Ampere）。
还可设置主显示项下面两个小的子显示项的显示信息
最小值: 在按下 重置最大 按钮前，所记录到的最小值。单位与主显示项的单
位一致。
λ

THORLABS PM100D Specifications

General

Data Logging	Yes
Storage Temperature Range	-20 °C to 70 °C
Power Accuracy	±0.5% of reading
Interface	USB
Power Supply	USB or AC Adapter
Display Update Rate	10 Hz
Detector Type	Photodiode or Thermopile (Sensor Dependent)
