THORLABS PM100D User Manual

9
频率: 显示信号的重复频率或者脉冲激光的重复频率
温度: 显示探头的温度.
关闭: 隐藏左边的子显示项
最大值: 在按下 重置最大 按钮前，所记录到的最小值。单位与主显示项的单
位一致。.
最大/最小: 最大值与最小值的比值.
面积: 通过设定的光束直径计算出的功率和能量密度.
单位变换: 以另一种单位显示测量结果(比如 瓦 – dBm)
关闭: 隐藏左边的子显示项

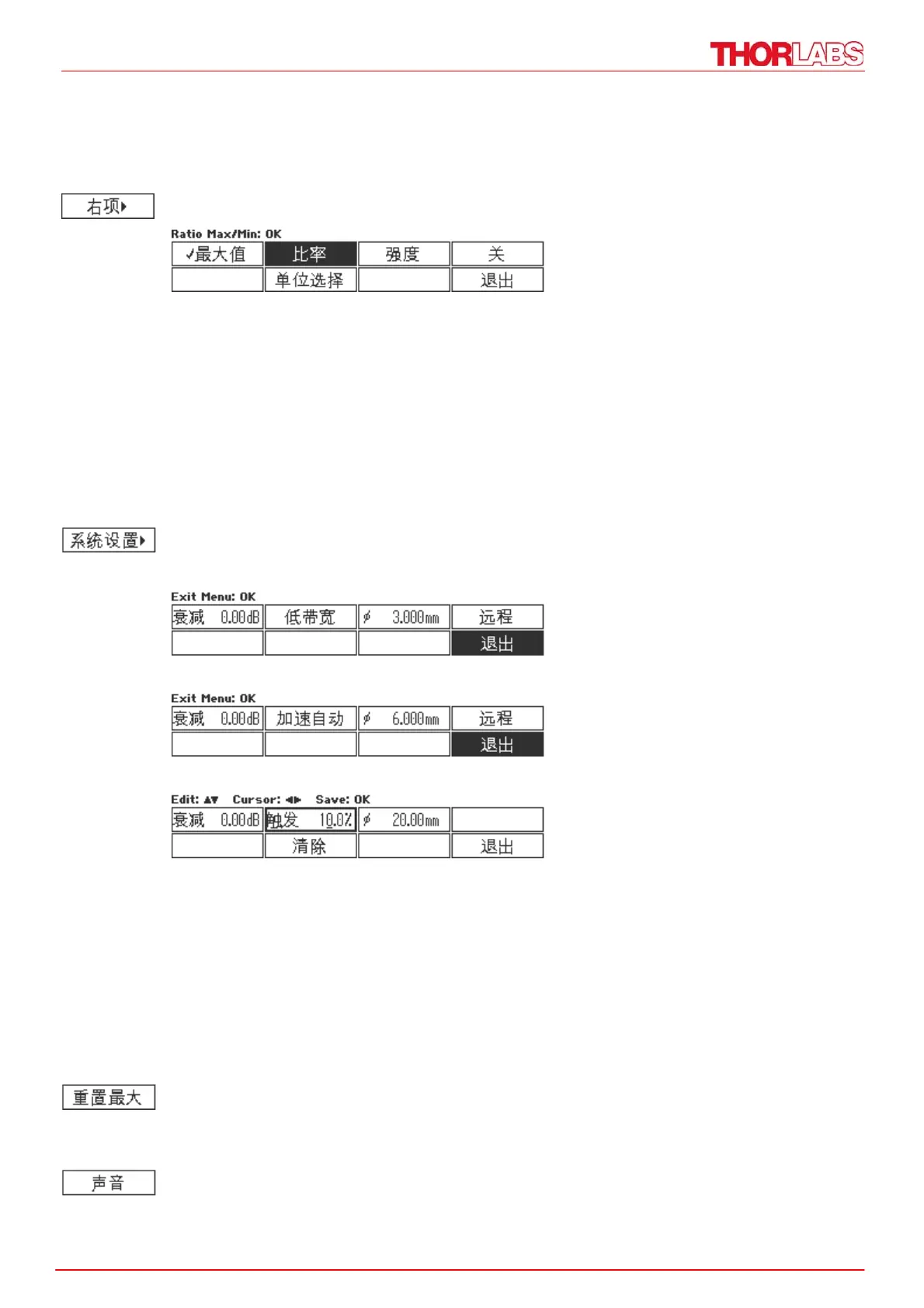

3.2.2.4 测量设置菜单
光电二极管探测器
热探测器
热释电探测器
衰减: 设置衰减或者增益量
带宽: 将光电二极管的输入级带宽设定为高或低
加速: 改变热探测器输入级的加速电路
触发: 探测脉冲激光时需设定的触发电平
∅ x.xx mm 为计算功率或者能量密度而设定的输入光的光束直径
归零 将热探测器和光电二极管探测器的暗电流归零
3.2.2.5 最大值重置按钮
重新设定为最小、最大和最大/最小的显示
3.2.2.6 调谐声音
打开或关闭基于激光调谐的音调播放

THORLABS PM100D Specifications

General

Data Logging	Yes
Storage Temperature Range	-20 °C to 70 °C
Power Accuracy	±0.5% of reading
Interface	USB
Power Supply	USB or AC Adapter
Display Update Rate	10 Hz
Detector Type	Photodiode or Thermopile (Sensor Dependent)
