DESCRIPTION DE L‘APPAREIL
ELITE 3000
3 DESCRIPTION DE L‘APPAREIL
3.1
PROCÉDÉ AIRLESS
Les principaux domaines d’application sont des couches
épaisses de produits de revêtement de haute viscosité.
Pour le Elite 3000, une pompe à membrane aspire le produit
de revêtement et le transporte via le tuyau exible haute
pression vers le pistolet de pulvérisation avec la buse Airless.
Le produit de revêtement est ici pulvérisé, vu qu’il est pressé
avec une pression allant jusqu’à max. 22,8 MPa (3300 PSI) à
travers le noyau de la buse. Cette pression élevée provoque une
pulvérisation microne du produit de revêtement.
Le nom AIRLESS (sans air) de ce système provient de l’absence
d’air lors de la pulvérisation.
Cette manière de pulvériser a l’avantage de réaliser pour un
mode de fonctionnement à pulvérisation très ne et pourtant
sans brouillard (moyennant un réglage correct de l’appareil)
une surface lisse, sans bulles. En plus de ces aspects, on citera
également la vitesse de travail élevée et la grande maniabilité.

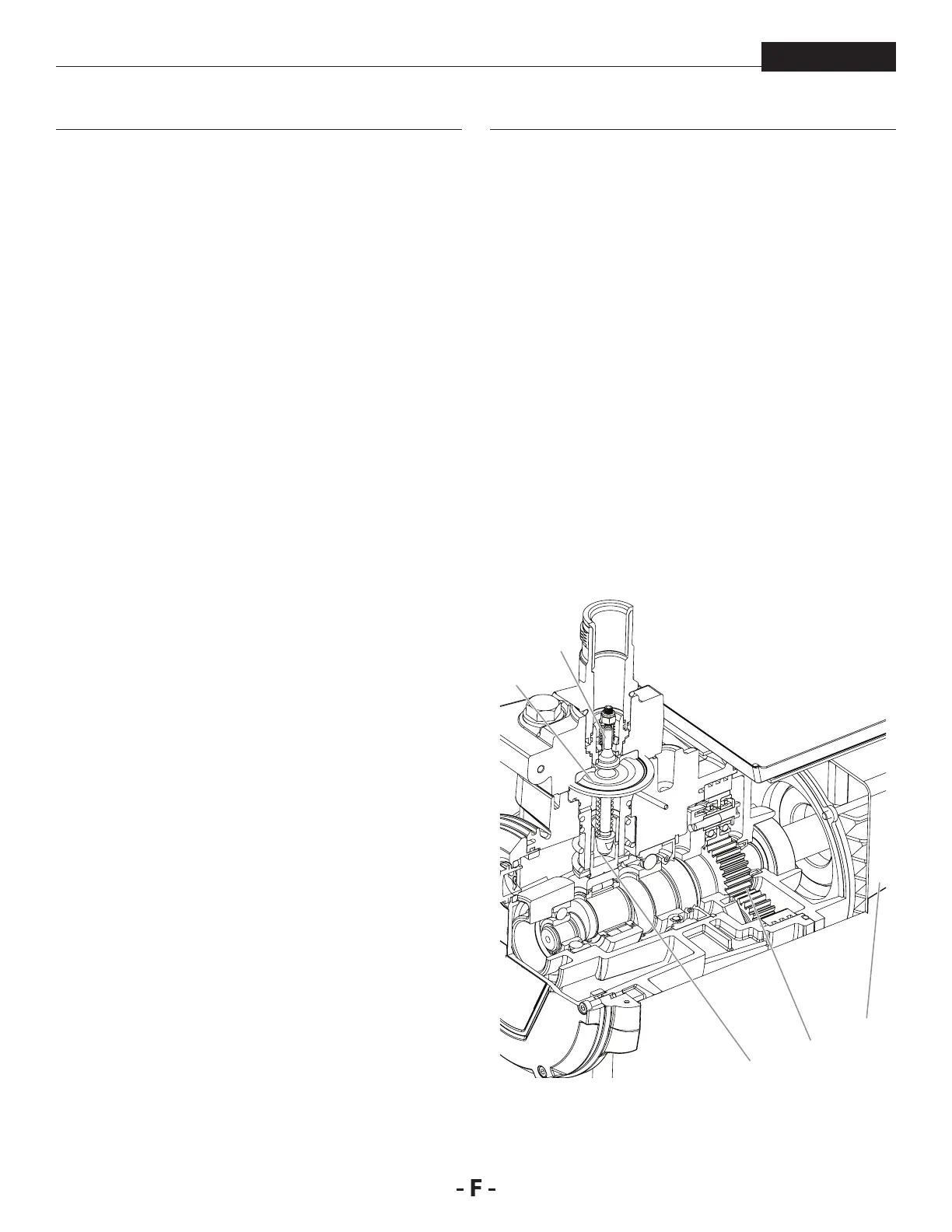

3.2 FONCTIONNEMENT DE L’APPAREIL
Pour mieux comprendre le fonctionnement, voici une brève
description de la conception technique:
Elite 3000 est un appareil de pulvérisation de peinture à haute
pression à entraînement électrique. Le moteur électrique (1)
commande la pompe hydraulique via un engrenage planétaire
(2). Un piston (3) eectue un mouvement alternatif et pousse
l’huile hydraulique sous la membrane (4) pour la mettre en
mouvement.
En détail: A la descente de la membrane, la soupape
d’aspiration à disque (5) s’ouvre automatiquement et le produit
de revêtement est aspiré. Lors de la remontée de la membrane,
le produit de revêtement est refoulé et le clapet de refoulement
à bille s’ouvre alors que la vanne d’aspiration se ferme.
Le produit de revêtement s’écoule à haute pression à travers le
tuyau exible haute pression vers le pistolet de pulvérisation et
est pulvérisé à la sortie de la buse.
La vanne de réglage de pression limite la pression réglée dans
le circuit d’huile hydraulique et donc également la pression
du produit de revêtement. Une variation de pression lors
de l’utilisation de la même buse entraîne également une
modication de la quantité de peinture pulvérisée.
1
2
3
5
4

Titan ELITE 3000 Specifications

General

Type	Airless
Spray Pattern	Adjustable
Max Pressure	3000 PSI
Power Source	Electric
Hose Length	50 ft
Spray Tip Size	0.015 in
