PUESTA EN SERVICIO
ELITE 3000
61
4 PUESTA EN SERVICIO
i
Antes de la puesta en marcha, presione desde
arriba la válvula de entrada de la entrada de
materiales de recubrimiento (4). De este modo se
asegurará de que la válvula no esté bloqueada ni
pegada.

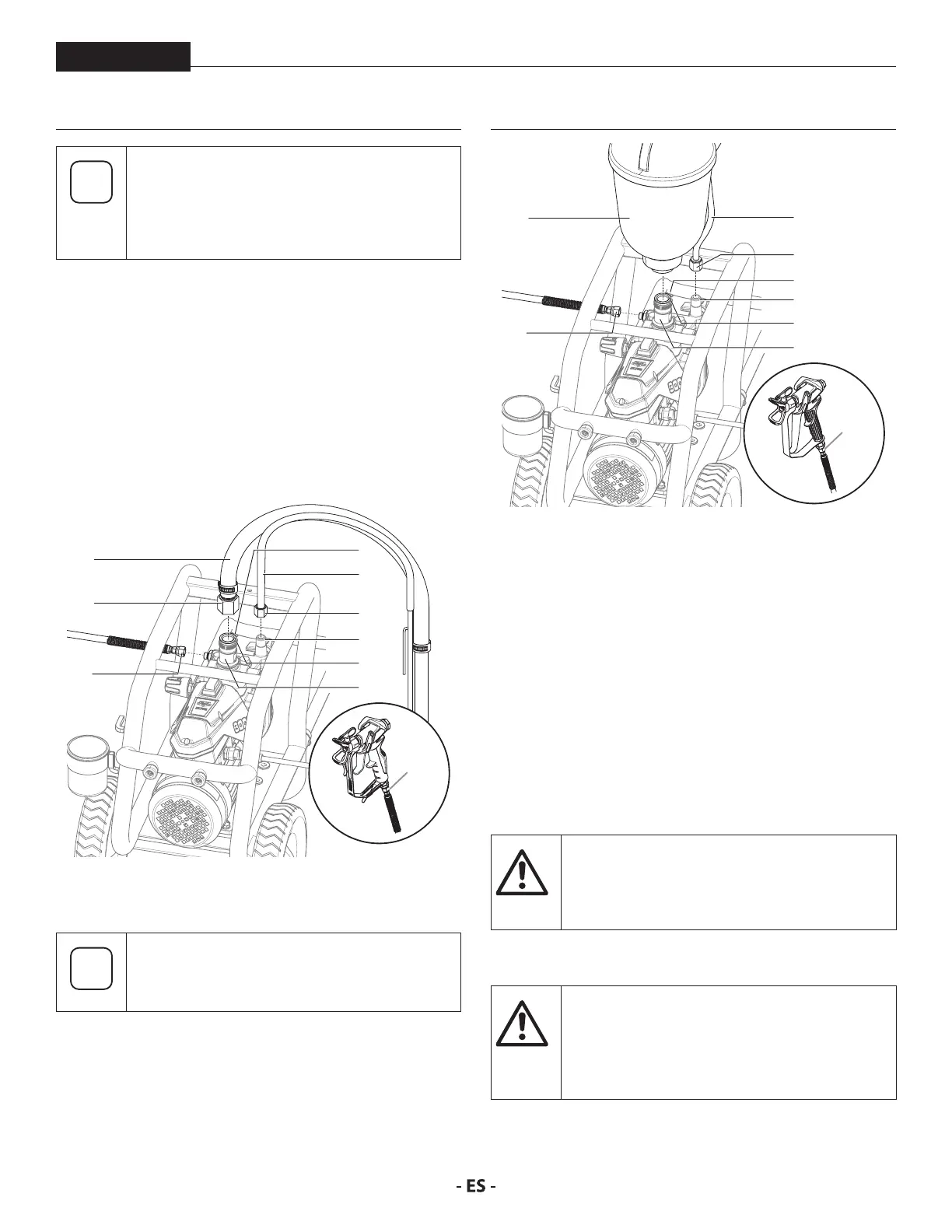

4.1 EQUIPO CON SISTEMA DE ASPIRACIÓN A
1. Prestar atención a supercies estanqueizantes limpias
en los empalmes. Fijarse en que la entrada roja (1) esté
asignada a la entrada de material de recubrimiento (4).
2. Enroscar la tuerca tapón (2) del tubo de aspiración (3) a
la entrada de material de recubrimiento (4) con la llave
adjuntada (41 mm) y apretar bien.
3. Enroscar la tuerca tapón (5) de la manguera de retorno (6)
al empalme (7) (llave de boca 22 mm).
2
9
4
11
1
3
5
7
6
10
A
4.2 EQUIPO CON DEPÓSITO SUPERIOR B
OPCIÓNAL
i
El soporte del cubo se tendrá que sacar para
poder instalar la tolva en la unidad.
1. Prestar atención a supercies estanqueizantes limpias
en los empalmes. Fijarse en que la entrada roja (1) esté
asignada a la entrada de material de recubrimiento (4).
2. Enroscar la tuerca tapón (5) de la manguera de retorno (6)
en el empalme (7).
3. Atornillar el depósito superior (8) a la entrada de material
de recubrimiento (4) y apretar bien.
9
8
4
4
11
1
7
6
10
B
4.3 MANGUERA DE ALTA PRESIÓN Y PISTOLA DE
PULVERIZACIÓN
1. Enroscar la manguera de alta presión (9) en el empalme
de manguera.
2. Atornillar la pistola de pulverización (10) en la manguera
de alta presión.
3. Apretar bien todas las tuercas tapón en la manguera de
alta presión, para que no salga material de recubrimiento.
4. Enroscar, alinear y apretar el soporte de boquilla con la
boquilla elegida en la pistola de pulverización (véase
también instrucciones de la pistola de pulverización/
soporte de boquilla).
5. Presione completamente el vástago impulsor (11) para
asegurarse de que la bola de entrada esté libre.
Atención
Para destornillar la manguera de alta presión del
empalme de manguera, contrarretener con llave
de 22 mm.
4.4 CONEXIÓN A LA RED DE ALIMENTACIÓN
Atención
La conexión debe realizarse siempre a través de
una caja de enchufe con contacto protector a
tierra con dispositivo protector contra corriente
defectuosa (fusible FI), debidamente puesta a
tierra.
Antes de conectar a la red de alimentación, prestar atención
de que la tensión de red coincida con los datos indicados en la
placa de características del equipo.
