RÉPARATIONS SUR L‘APPAREIL
ELITE 3000
10 RÉPARATIONS SUR L’APPAREIL
Arrêter l‘appareil.
Avant toutes réparations, tirer la che de la prise
de courant.

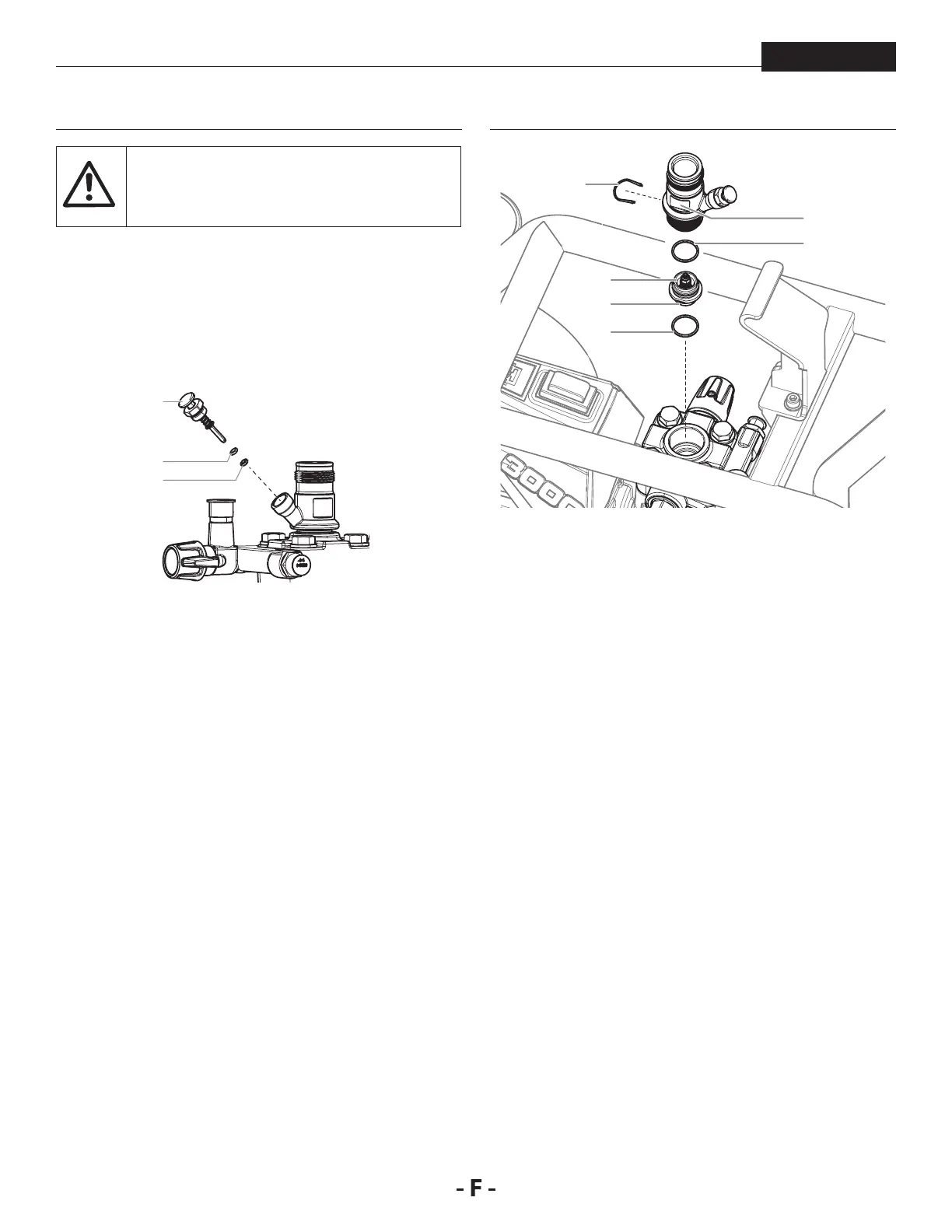

10.1 POUSSOIR DE LA VANNE D’ASPIRATION
1. Dévisser le poussoir de la vanne d’aspiration avec une clé
(de 17 mm) (1).
2. Remplacer le racleur (1) et le joint torique (2).
1
3
2
10.2 VANNE D’ASPIRATION
1. Placer la clé fournie (30 mm) sur le boîtier (1).
2. Déverrouiller le boîtier (1) en donnant de léger coups de
marteaux sur l‘extrémité de la clé.
3. Dévisser le boîtier et la soupape d‘admission (2) du pot de
peinture.
4. Enlever l’agrafe (3) avec le tournevis fourni.
5. Placer la clé (de 30 mm) fournie sur la vanne d’aspiration (2).
Enlever prudemment la vanne d’aspiration d’un
mouvement de rotation.
6. Nettoyer le siège de vanne (4) avec du produit de
nettoyage et un pinceau (veiller à ce qu’il ne reste pas de
poils de pinceau).
7. Nettoyer les joints (5, 6) et contrôler s’ils sont endommagés,
remplacer le cas échéant.
8. Contrôler toutes les pièces de la vanne pour détérioration
éventuelle. En cas d’usure visible, remplacer la vanne
d’aspiration.
2
4
3
6
1
5
MONTAGE
1. Insérer la soupape d’admission (2) dans le boîtier (1) et
sécuriser à l’aide d’un bracelet (3). Veiller à ce que le joint
noir (5) soit bien installé sur le boîtier.
2. Visser l‘unité composée du boîtier et de la soupape
d‘admission dans le pot de peinture. Le même joint noir
(6) doit être xé dans le pot de peinture.
3. Resserrer le boîtier avec la clé (30 mm) et tirer sur
l‘extrémité de la clé en donnant de légers coups de
marteau (correspond à couple d‘environ 90 Nm).
