RÉPARATIONS SUR L‘APPAREIL
ELITE 3000

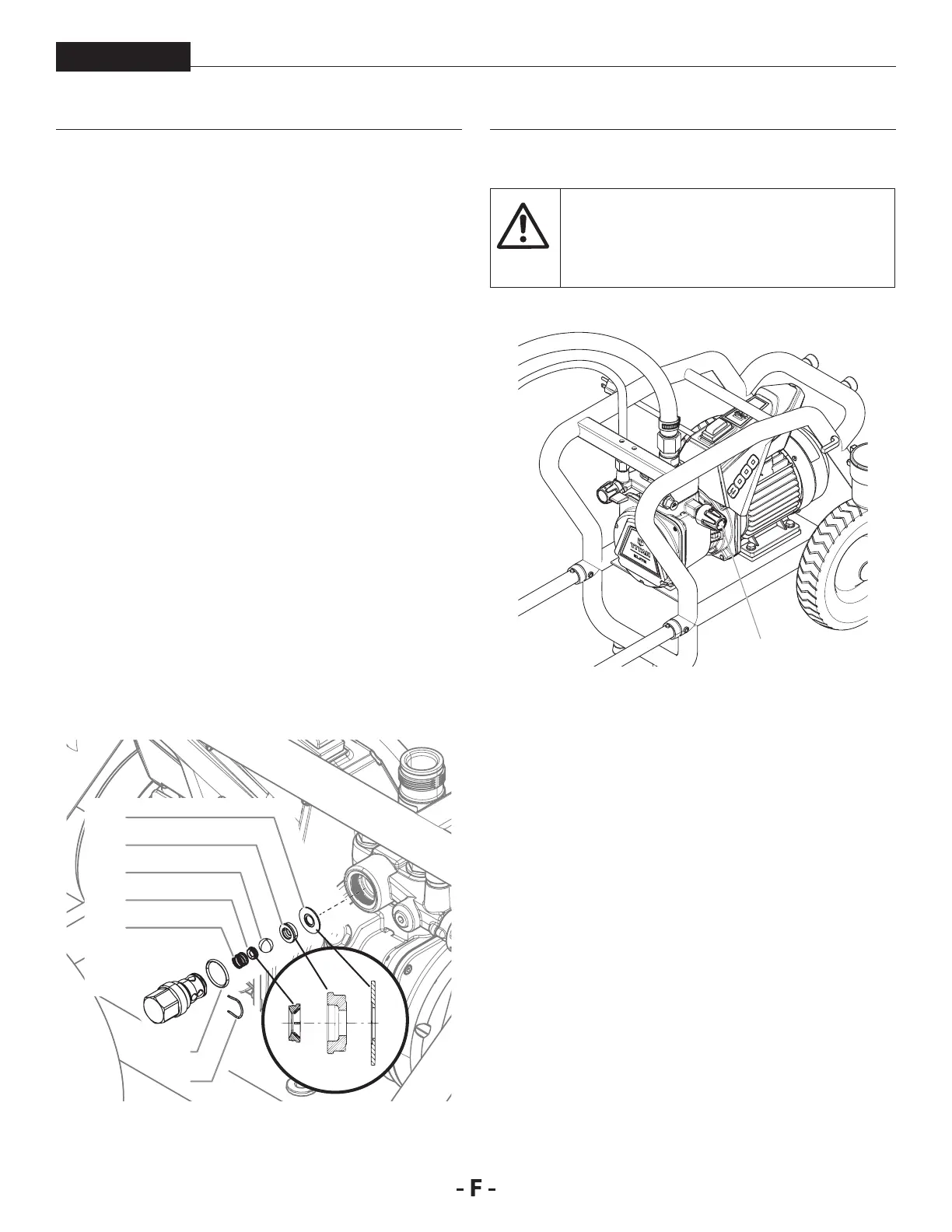

10.3 CLAPET DE REFOULEMENT
1. Dévisser le clapet de refoulement de l’étage de peinture
avec la clé (de 22 mm).
2. Extraire prudemment l’agrafe (1) avec le tournevis fourni,
le ressort de compression (2) expulse la bille (4) et le siège
de vanne (5).
3. Nettoyer ou remplacer les pièces individuelles.
4. Contrôler le joint torique (7) pour détérioration éventuelle.
5. Veiller à la position de montage lors du montage
de la bague-support (3) (se clipse dans le ressort de
compression (2)), du siège de clapet de refoulement (5) et
de la bague d’étanchéité (6) -> voir gure.
IL FAUDRA ENLEVER LE SUPPORT DU SEAU AFIN
D’INSTALLER LE RÉCIPIENT SUPÉRIEUR SUR L’APPAREIL.
1. Frapper doucement le bout de la clé (20 mm) à l’aide d’un
marteau an de serrer complètement la soupape de sortie
dans le pot de peinture (cela correspond à un couple
d’environ 90 Nm).
2. Pendant le fonctionnement normal, vérier régulièrement
si la soupape de sortie a pu s’être desserrée.
3. Toujours remplacer le joint (6) si vous avez démonté
la soupape de sortie, peu importe la composante à
remplacer. Remarque : Le joint (6) se trouve à l’intérieur du
pot de peinture.
4. La rainure du joint (6) pointe vers l’extérieur lorsqu’on
remplace le joint.
1
7
6
5
4
3
2
10.4 VANNE DE RÉGLAGE DE PRESSION
Faire remplacer la vanne de réglage de pression
(1) uniquement par le Titan service après-vente.
La pression de service max. doit être à nouveau
réglée par le Titan service après-vente.
1
