SPARE PARTS DIAGRAM ILLUSTRATION DES PIÈCES DE RECHANGE
CUADRO DE PIEZAS DE RECAMBIO
ELITE 3000

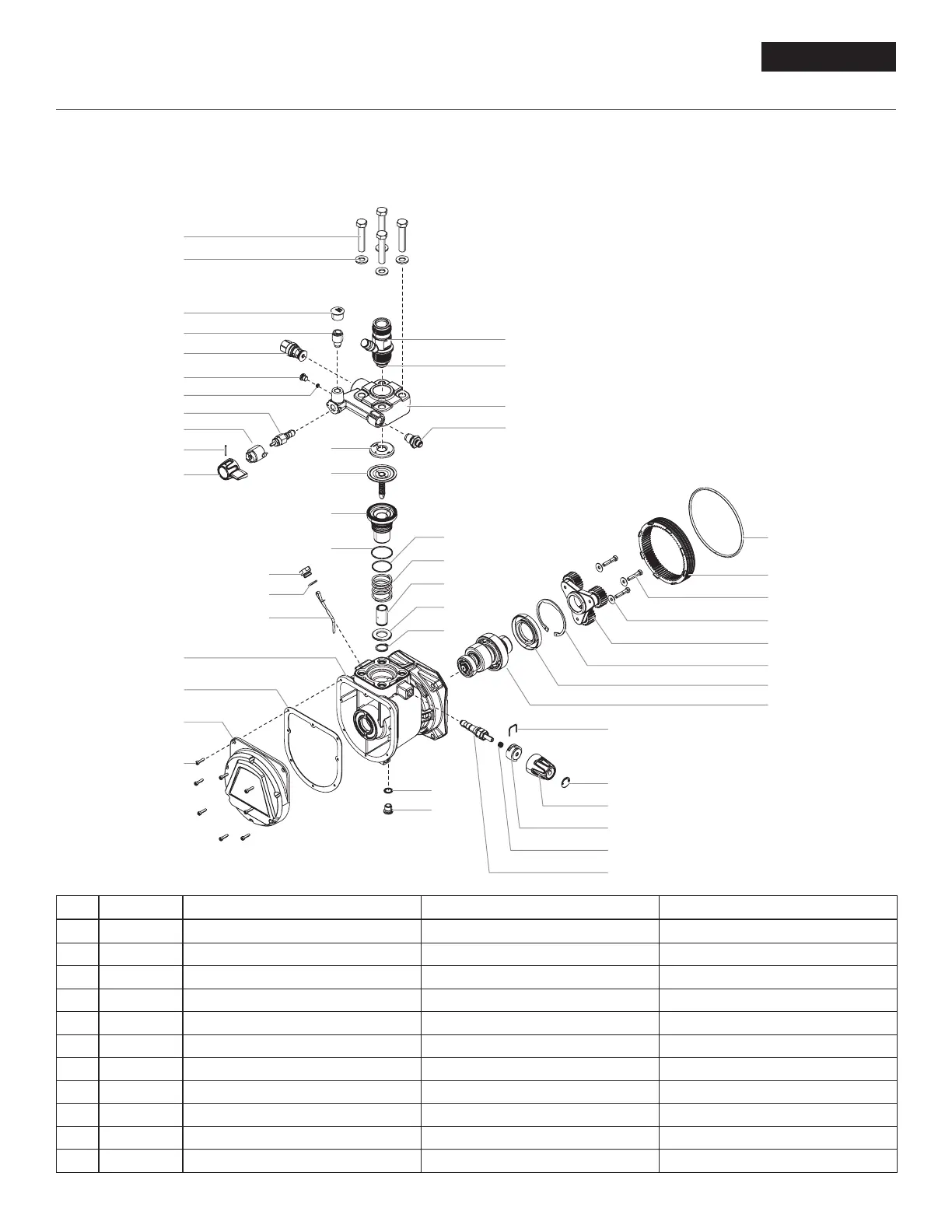

EN PUMP ASSEMBLY F ENSEMBLE DE POMPE
ES ENSAMBLAJE DE BOMBA
80
1
12
13
14
15
2
3
4
5
6
7
8
9
28
29
30
31
32
33
39
41
46
47
42
43
44
40
38
37
34
35
36
20
21
22
23
24
26
10
11
16
17
18
19
25
27
Pos. Elite 3000 Description Description Descripción
1 9900217 Screw (4) Vis (4) Tornillo (4)
2 9920134 Washer (4) Rondelle (4) Arandela (4)
3 2391209 Cap Bouchon Tapa
4 2369586 Bleed hose tting Raccord du tuyau de retour Acople del tubo de retorno
5* 2369445 Outlet valve assembly Ensemble de soupape de refoulement Conjunto de válvula de salida
6 9904306 Plug Bouchon Enchufe
7 9970218 Seal Joint d'étanchéité Sello
8 2369631 Relief valve assembly Logement de la soupape Caja de la bomba la válvula
9 2388349 Cam base assembly Ensemble de base à came Conjunto de base de leva
10 2391169 Groove pin Goupille Pasador de surco
11 2369611 Valve handle Manette de la soupape Mango de la válvula
