MISE EN SERVICE
ELITE 3000
4 MISE EN SERVICE
i
Avant la mise en service, poussez la soupape
d‘admission vers le bas dans la conduite d‘entrée
de produits (4). Cela garantit que la soupape
n‘est pas collée/bloquée.

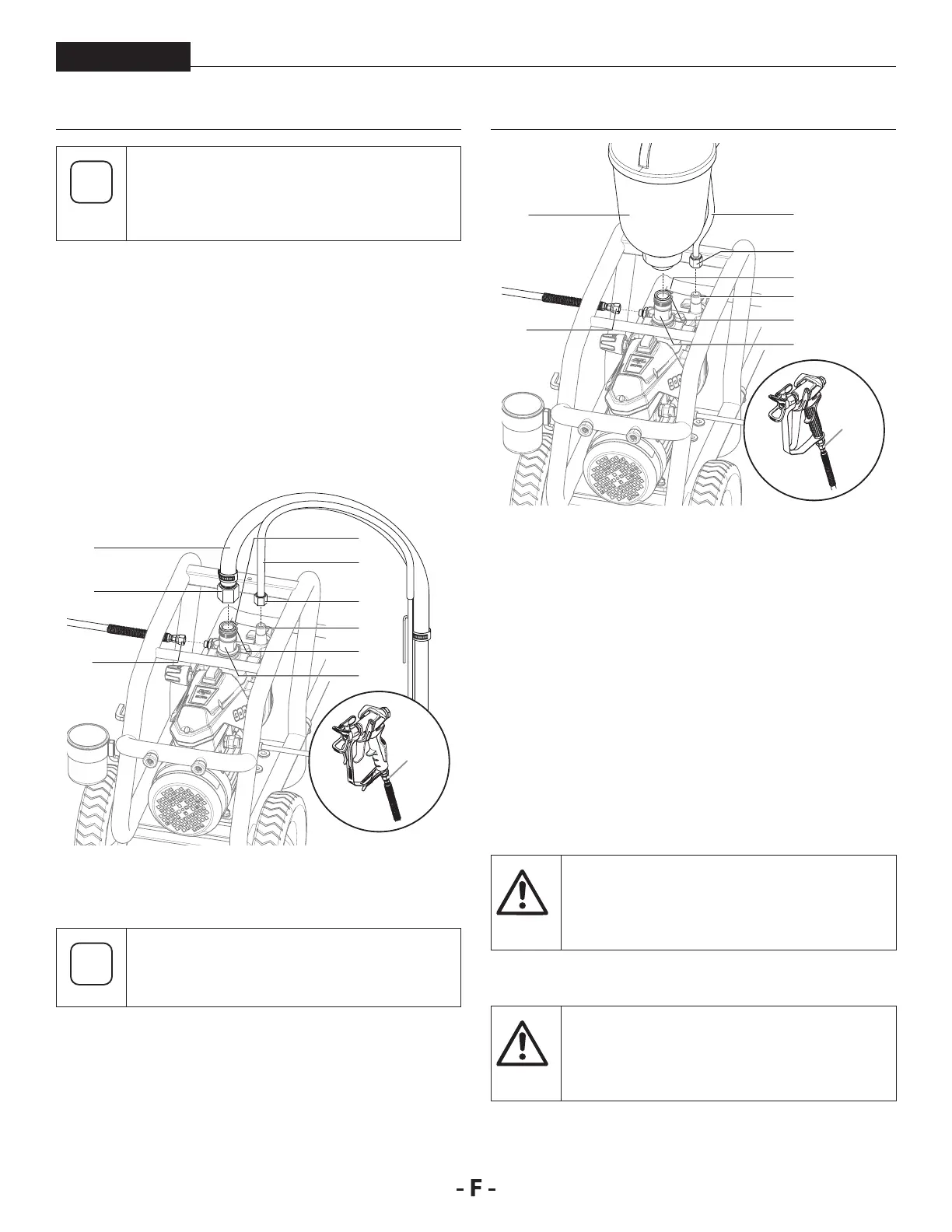

4.1 APPAREIL AVEC SYSTÈME D’ASPIRATION A
1. Veiller à la propreté des surfaces d’étanchéité des raccords.
Veiller à ce que le manchon rouge (1) se trouve dans
l’entrée de produit de revêtement (4).
2. Visser et serrer à la main l’écrou de xation (2) du tube
d’aspiration (3) sur l’entrée de produit de revêtement (4)
en utilisant la clé (de 41 mm) fournie.
3. Visser l’écrou de xation (5) du tuyau de retour (6) sur le
raccord (7) (clé de 22 mm).
2
9
4
11
1
3
5
7
6
10
A
4.2 APPAREIL AVEC RÉCIPIENT SUPÉRIEUR
OPTIONAL B
i
Il faudra enlever le support du seau an d’installer
le récipient supérieur sur l’appareil.
1. Veiller à la propreté des surfaces d’étanchéité des raccords.
Veiller à ce que le manchon rouge (1) se trouve dans
l’entrée de produit de revêtement (4).
2. Visser l’écrou de xation (5) du tuyau de retour (6) sur le
raccord (7).
3. Visser le récipient supérieur (8) sur l’entrée de produit de
revêtement (4) et le serrer à la main.
9
8
4
4
11
1
7
6
10
B
4.3 TUYAU FLEXIBLE HAUTE PRESSION ET
PISTOLET DE PULVÉRISATION
1. Visser le tuyau exible haute pression (9) sur le
raccordement pour exible.
2. Visser le pistolet de pulvérisation (10) sur le tuyau exible
haute pression.
3. Serrer fermement tous les écrous-raccords du tuyau
exible haute pression, an qu’il n’y ait pas de fuite de
produit de revêtement.
4. Visser le porte-buse avec la buse sélectionnée sur le
pistolet de pulvérisation, l’orienter et serrer à fond. (Voir
également mode d’emploi du pistolet de pulvérisation/
porte-buse.)
5. Enfoncer complètement la tige de poussée (11) an de
dégager la bille d’entrée.
Attention
Lors du vissage du tuyau exible haute pression
sur le raccordement pour exible, bloquer avec
une clé de 22 mm.
4.4 RACCORDEMENT AU RÉSEAU ÉLECTRIQUE
Attention
Le raccordement doit toujours se faire via une
prise de courant de sécurité correctement mise
à la terre avec protection contre les courants de
fuite (disjoncteur diérentiel).
Avant le raccordement au réseau électrique, veiller à ce que la
tension de réseau corresponde aux indications sur la plaque
signalétique de l’appareil.
