REPARACIONES EN EL EQUIPO
ELITE 3000
68
10 REPARACIONES EN EL EQUIPO
Desconectar el equipo.
Antes de toda reparación – extraer la clavija de
red de la caja de enchufe.

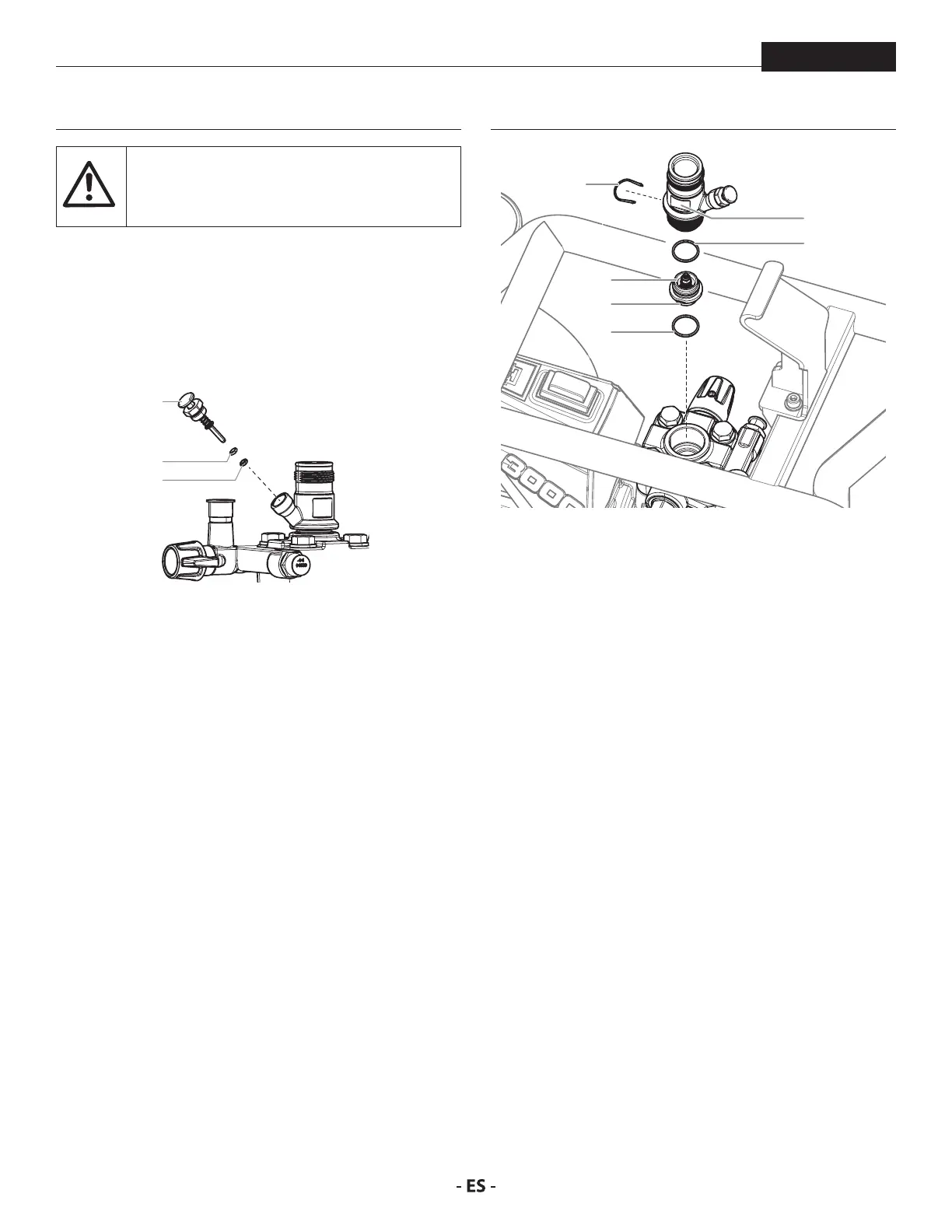

10.1 PULSADOR DE VÁLVULA DE ADMISIÓN
1. Desenroscar el pulsador de válvula de admisión con llave
de 17 mm.
2. Cambiar el separador (1) y el anillo toroidal (2).
1
3
2
10.2 VÁLVULA DE ADMISIÓN
1. Coloque la llave suministrada (30 mm) en la carcasa (1).
2. Aoje la carcasa (1) dando suaves golpes de martillo sobre
el extremo de la llave.
3. Desatornille la carcasa con la válvula de entrada (2) del
nivel de color.
4. Extraer la horquilla (3) con el atornillador adjuntado.
5. Aplicar la llave adjuntada de 30 mm en la válvula de
admisión (2). Extraer girando con cuidado la válvula de
admisión.
6. Limpiar el asiento de válvula (4) con agente limpiador y
pincel (prestar atención a que no queden pelos de pincel).
7. Limpiar las juntas (5, 6) y comprobar los daños, cambiarlas
eventualmente.
8. Controlar los desperfectos de todas las partes de válvula.
En caso de desgaste visible, sustituir la válvula de admisión.
2
4
3
6
1
5
MONTAJE
1. Ponga la válvula de entrada (2) en la carcasa (1) y fíjela con
el pasador (3) . Tenga precaución de que la junta (negra)
(5) esté montada en la carcasa.
2. Atornille la unidad de la carcasa y la válvula de entrada en
el nivel de color. Debe montarse la misma junta (negra) (6)
en el nivel de color.
3. Apriete la carcasa con la llave (30 mm) y fíjela con tres golpes
suaves de martillo en el extremo de la llave (corresponde a
un par de apriete de 90 Nm aproximadamente).
