TPG CA-202A - 2-3 接線圖和端子敘述; 2-3-1 接線圖; 2-3-2 端子說明

2 安裝與確認
2-3 接線圖和端子敘述

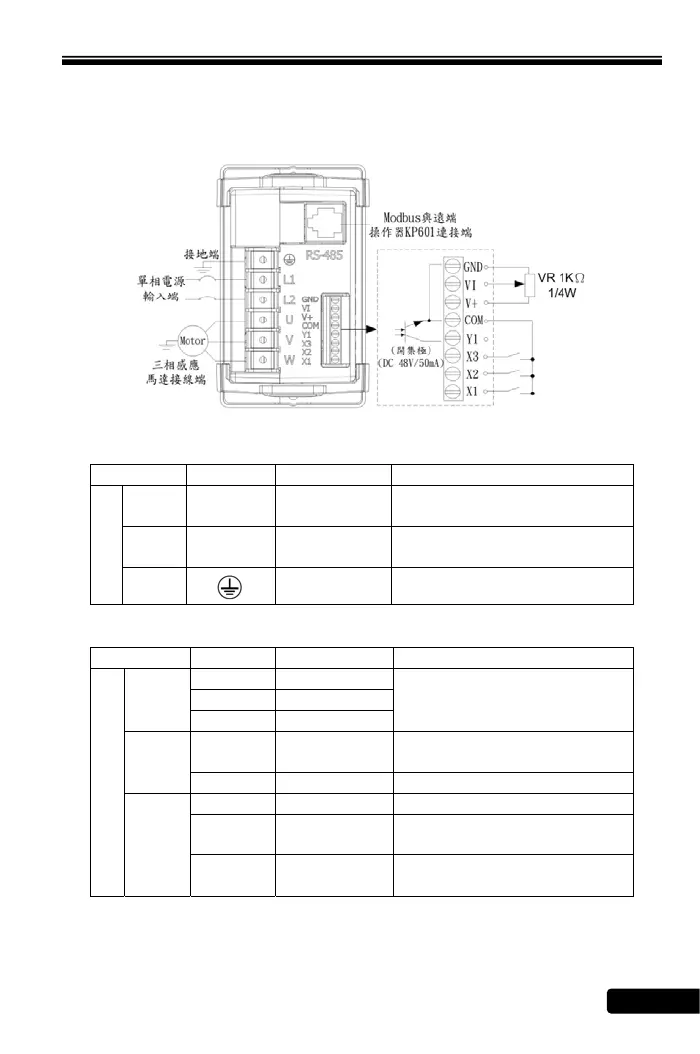

2-3-1 接線圖
2-3-2 端
子說明
1. 主迴路端子配置
端子種類 端子記號 端子名稱 說明
電源 L1,L2
交流電源
輸入端子
單相正弦波 AC200~240V 電源輸入。
馬達 U,V,W
輸出至
馬達端子
三相輸出接至三相感應馬達。
主
回
路
端
子
接地 接地用端子 第三種接地 100Ω以下
2. 控制迴路端子控制
端子種類 端子記號 端子名稱 說明
X1 輸入端子 1
X2 輸入端子 2
多機能
輸入
端子
X3 輸入端子 3
指令輸入端子，與 COM 短路，端子動作，
功能請參考F5.19~F5.21多機能輸入設
定
Y1(TA/TC) 輸出端子 1
參數檢出後與 COM 導通
設定參考 F5.26
多機能
輸出
端子
COM 輸出/入共用端子 輸出/入控制信號共用點
V+ 控制用電源端子 DC+12V 輸出，最大供應電流 20mA。
VI
類比輸入信號端
子
DC 0~10V
控
制
回
路
端
子
控制
電源
GND
控制用
零電位端子
零電位端子
